NO/NC 출력 및 빠른 응답을 갖춘 문 시스템용 멀티 빔 안전 센서

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	CL20-8L
문서	CL05-8L User Manual.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,,Alipay
공급 능력	한 달에 1000 조각

제품 상세 정보

IP 등급	IP67	기능	블랭킹
감지거리	8m	재료	알루미늄 합금
특징	부식 방지	전원 전압	DC12-24v
작동 온도	-20 ~ 60 ℃	작동 전류	<50ma>
산출	아니오/Nc, COM	작동 전류	<20mA@DC12V-24V
사양	20002115mm
강조하다	NO/NC 출력 안전 센서 , 문 시스템 안전 센서 , 멀티 빔 안전 센서

메시지를 남겨주세요

제품 설명

도어 시스템용 멀티빔 안전 센서 (NO/NC 출력 및 빠른 응답)

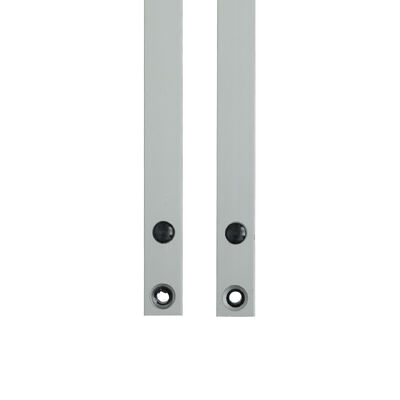

JUTAI CL20-8L 멀티빔 안전 센서는 8빔 감지, 구성 가능한 NO/NC 출력 및 빠른 응답 성능을 갖춘 도어 시스템용 전문 보호 장치입니다. 송신기와 수신기 사이에 보이지 않는 광 그리드를 형성하여 사람, 손 또는 물체가 침입할 때 즉시 도어 반전 또는 정지를 트리거하여 산업, 상업 및 물류 도어 시나리오에서 끼임 및 압착 사고를 효과적으로 방지합니다. IP67 보호 기능과 알루미늄 합금 하우징으로 고속 도어, 롤러 셔터 도어 및 자동 도어에 대한 안정적인 안전 보호 기능을 제공합니다.

핵심 사양

매개변수	사양
모델	CL20-8L
제품 유형	멀티빔 안전 센서 (안전 광 커튼)
광전 셀 수	8빔
최대 보호 높이	1729mm
작동 전압	DC12-24V
작동 전류	송신기: <65mA @DC12V; 수신기: <20mA @DC12V
출력 구성	NO/NC 릴레이 출력 (기본값 NO, NC로 구성 가능); COM 단자 포함
응답 시간	빠름 (도어 안전 조치에 대한 즉각적인 트리거)
보호 등급	IP67 (방진 + 방수)
하우징 재질	알루미늄 합금
작동 범위 (송신기에서 수신기까지)	1-8m
케이블 길이	송신기: 8m; 수신기: 4m
커넥터 유형	송신기: 5핀 M8 수 커넥터; 수신기: 5핀 M8 수 커넥터
작동 온도	-20°C ~ +60°C
주요 기능	도어 시스템 끼임 방지 + 블랭킹 모드 (첫 번째 채널 비트리거)
LED 상태 표시등	송신기: 파란색 고정 (정상 작동); 빨간색 빠르게 깜박임 (전압 <9V or>28V) 수신기: 빨간색 고정 (물체/사람 차단); 파란색 고정 (장애물 없음); 파란색 깜박임 (첫 전원 켜짐, 송수신기 정렬 불량)
설치 구멍 치수 (단위: mm)	14, 29, 75, 80, 175, 19.7, 21.4, 259

주요 장점

멀티빔 전체 커버리지 감지: 8빔 광 그리드는 도어 개구부 전체 높이(1729mm)에 걸쳐 안전 사각 지대를 제거하여 작은 물체, 손 또는 팔다리의 감지를 놓치지 않도록 합니다. 빔 밀도 분포는 도어 시스템의 동적 작동에 적응하여 전방위 끼임 방지 기능을 제공합니다.
구성 가능한 NO/NC 출력: 기본 NO 출력은 표준 도어 제어 시스템 요구 사항을 충족합니다. NC 출력은 간단한 작동으로 구성 가능합니다. 유연한 출력 모드 전환은 다양한 도어 제어 패널 및 안전 릴레이와 원활하게 통합되어 호환성을 향상시킵니다.
도어 안전을 위한 빠른 응답: 빔이 차단되면 즉시 안전 조치(도어 반전/정지)를 트리거하여 고속 도어 및 롤러 셔터의 빠른 작동에 맞춰집니다. 트래픽이 많은 도어 시나리오에서 안전 지연을 제거하여 끼임 사고를 효과적으로 방지합니다.
견고하고 안정적인 성능: IP67 보호 기능은 먼지, 물 튀김 및 일시적인 침수를 견딜 수 있어 실내/실외 도어 설치 및 열악한 산업 환경에 적합합니다. 알루미늄 합금 하우징은 부식, 기계적 마모 및 진동에 강하여 빈번한 도어 작동에 대한 장기적인 안정성을 보장합니다.
오경보 방지를 위한 블랭킹 모드: 광 그리드의 첫 번째 채널을 차단해도 안전 응답이 트리거되지 않아 도어 틈 구조 및 정상 닫힘 시 순차적인 빔 차단에 적응합니다. 의도하지 않은 침입에 대한 완전한 보호를 유지하면서 불필요한 도어 중단을 방지합니다.

배선 안내

구성 요소	전선 색상	기능	상세 설명
송신기	빨간색	DC12-24V 양극 전원 공급 장치	안정적인 DC 전원 공급 장치에 연결하십시오. 과전압/저전압을 피하십시오.
송신기	검은색	접지 (GND)	전원 공급 장치 음극 단자에 연결하십시오. 안정적인 접지를 보장하십시오.
송신기	녹색/노란색/흰색	예비	기본 사용 시 연결 불필요
수신기	빨간색	DC12-24V 양극 전원 공급 장치	일관된 전압을 위해 송신기와 동일한 전원 사용
수신기	검은색	접지 (GND)	신호 안정성을 보장하기 위해 송신기와 공유 접지
수신기	녹색	NO/NC 출력 (기본값 NO)	도어 제어 시스템의 안전 신호 입력 단자에 연결
수신기	노란색	구성 가능한 NC	NC 전환 작동을 통해 활성화
수신기	흰색	COM (공통 단자)	NO/NC 출력에 대한 일치하는 단자. 도어 제어 시스템의 해당 단자에 연결해야 합니다.

중요 경고: NO/NC 단자(수신기의 녹색/노란색 전선)를 전원 공급 장치 양극 단자에 연결하지 마십시오. 광 릴레이가 영구적으로 손상됩니다.

NC 출력 및 블랭킹 모드 활성화 단계

배선 안내에 따라 배선을 완료하고 연결 오류가 없는지 확인하십시오.
센서에 전원을 켜십시오 (전원 공급 장치가 DC12-24V 요구 사항을 충족하는지 확인).
전원 켜기 후 1분 이내에 수신기의 녹색 전선(NO 출력)을 검은색 전선(GND)에 5회 연속 터치하십시오.
수신기의 빨간색 표시등이 빠르게 깜박이는 것을 확인하십시오. 이는 성공적으로 활성화되었음을 나타냅니다. 노란색 전선이 NC 모드로 전환되고 블랭킹 모드가 활성화됩니다.

적용 시나리오

산업용 고속 도어 (제조 공장, 물류 센터)
롤러 셔터 도어 (창고, 소매점, 상업 건물)
자동 도어 (사무실 건물, 쇼핑몰, 산업 작업장)
냉장 창고 도어 (냉장 창고, 냉동실)
차고 문 (주거용, 상업용 주차 시설)

문제 해결

오류 증상	가능한 원인	상세 해결 방법
전원 켜기 후 수신기의 파란색 표시등이 계속 깜박임	송신기 및 수신기의 정렬 불량 (광선이 페어링되지 않음)	1. 송신기 및 수신기의 장착 위치를 조정하여 평행 정렬을 보장하십시오. 2. 두 장치 사이의 광 경로를 차단하는 장애물을 제거하십시오. 3. 장착 나사를 조여 정렬 불량으로 인한 진동을 방지하십시오.
송신기의 빨간색 표시등이 빠르게 깜박임	전원 공급 전압이 <9V or>28V	1. 멀티미터로 전원 공급 전압을 테스트하십시오. 2. 안정적인 DC12-24V 어댑터로 전원 공급 장치를 교체하십시오. 3. 긴 케이블로 인한 전압 강하를 확인하고 필요한 경우 더 두꺼운 케이블로 교체하십시오.
센서는 정상 작동 (LED 표시등 올바름), 그러나 도어에 끼임 방지 기능이 없음	배선 오류 (NO/NC 또는 COM 단자 연결 오류)	1. 배선 안내에 따라 배선을 다시 확인하십시오. 녹색/노란색(출력) 및 흰색(COM) 단자가 도어 제어 시스템의 안전 인터페이스에 연결되었는지 확인하십시오. 2. 도어 제어 시스템이 "외부 안전 센서 입력" 모드로 설정되어 있는지 확인하십시오.
블랭킹 모드 진입 / NC 출력으로 전환 불가	1. 전원 켜기 후 1분 초과 2. 도어 하강 중 광 누설 (불연속 빔 차단) 3. 최하단 빔이 이물질로 차단됨	1. 센서 전원을 끄고 다시 시작한 후 1분 이내에 활성화 작업을 완료하십시오. 2. 외부 광이 광 그리드에 간섭하지 않도록 도어 씰링을 수정하십시오. 3. 최하단 빔을 차단하는 먼지, 이물질 또는 장애물을 제거하십시오.

사용 및 유지보수 주의사항

연결 케이블을 고전압/고전류 도체, 도어 기계 및 지게차 경로에서 멀리 떨어뜨려 간섭, 압착 또는 손상을 방지하십시오.
송신기 및 수신기 렌즈를 정기적으로 마른 부드러운 천으로 닦아 먼지, 기름 얼룩 또는 응결을 제거하십시오. 더러운 렌즈는 감지 정확도에 영향을 미칩니다.
센서 또는 케이블을 강제로 구부리거나 비틀거나 당기지 마십시오. 알루미늄 합금 하우징 또는 적외선 렌즈를 긁지 마십시오.
수신기에 직접적인 햇빛 또는 기타 적외선 광원이 비추지 않도록 하십시오 (오작동 또는 감지 실패 방지).
블랭킹 모드에 사용되는 도어 또는 장애물이 최소 연속 차단 거리 요구 사항을 충족하는지 확인하십시오.
센서가 도어 시스템과 정상적으로 작동하는지 확인하기 위해 끼임 방지 기능 및 출력 모드를 주기적으로 테스트하십시오.
