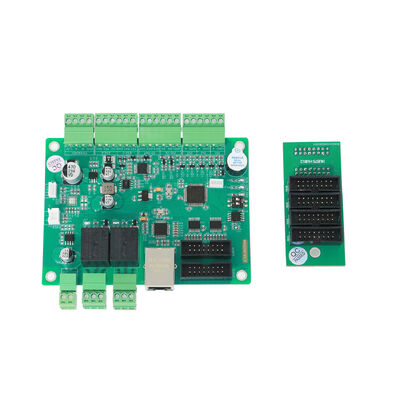

다기능 LED 디스플레이 드라이버 및 정보 디스플레이 및 장치 통합을 위한 컨트롤러

원래 장소	중국
브랜드 이름	JUTAI
모델 번호	NED200
문서	NED200 Multi functional LED...er.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	판지 상자
배달 시간	근무일 기준 7일
지불 조건	L/C,D/A,D/P,T/T,웨스턴 유니온
공급 능력	1000/월

제품 상세 정보

LED 디스플레이 인터페이스	HUB75 & HUB08 (HUB12까지 확장 가능)	제어된 디스플레이 라인	4줄 독립
지원되는 언어	100개 이상의 언어	QR 코드 표시 모드	전체 화면(52자) 및 3줄(77자)
통신 프로토콜	RS485, TCP/IP(이더넷), MQTT	릴레이 출력 채널	2채널(250VAC/10A)
음성 저장 용량	최대 256개 파일(8MB)	원격 업그레이드 지원	TCP/브라우저를 통한 OTA(Over-The-Air)
작동 온도	-40°C ~ +85°C	전원공급장치	DC 12V(역접속 보호 포함)
강조하다	LED 디스플레이 컨트롤러 , 다기능 LED 디스플레이 드라이버 , 장치 통합 LED 디스플레이 컨트롤러

메시지를 남겨주세요

제품 설명

다기능 LED 디스플레이 드라이버 및 정보 디스플레이 및 장치 통합을 위한 컨트롤러

NED200 다기능 LED 디스플레이 드라이버 및 컨트롤러 - 스마트 정보 디스플레이 및 장치 통합을위한 귀하의 보편적 허브

NED200은 지능형 LED 디스플레이 시스템 및 멀티 디바이스 자동화 시나리오를 위해 설계된 다재다능하고 강력한 핵심 컨트롤러입니다.그것은 높은 호환성 LED 컨트롤을 통합함으로써 간단한 드라이버의 역할을 초월, 멀티 프로토콜 통신, 인터랙티브 QR 코드 디스플레이, 음성 방송 및 주변 장치 연결을 단일 견고한 단위로 설계했습니다. 적응력과 사용 편의성,그것은 디지털 사이니지의 완벽한 중심 뇌로 작용합니다., 공공 정보 시스템, 스마트 주차, 인터랙티브 키오스크 및 산업 자동화, 100 개 이상의 글로벌 언어와 다양한 LED 모듈 사양을 지원합니다.

주요 기술 매개 변수

카테고리	주요 매개 변수	설명
힘과 신체	작동 전압	역접속 보호 장치와 DC12V
	작동 전류	2A MAX
	작동 온도	-40°C ~ +85°C
	크기 LWH	115mm × 85mm × 15mm
디스플레이 제어 코어	LED 디스플레이 인터페이스	1x HUB75 (32 스캔 지원), 1x HUB08 (4x HUB12까지 확장할 수 있습니다). HUB75 및 HUB08은 동시에 사용할 수 없습니다
	표시 라인 제어	4선 독립 제어 (선당 최대 80 바이트)
	언어 지원	간소화 중국어, 전통 중국어, 영어, 태국어, 한국어, 아랍어 등 100개 이상의 언어에 대한 기본 글꼴 라이브러리
	QR 코드 기능	전체 화면 코드 (52 문자), 최적화된 스캔 거리를 가진 3 줄 코드 (77 문자)
	시간 표시	사용자 정의 형식을 가진 실시간 시계 덮개를 지원합니다
통신 및 제어	통신 항구	1x 이더넷 (10/100M), 2x RS232, 1x RS485, 1x TTL
	통제 프로토콜	명령 제어를 위해 RS485, TCP 및 MQTT 프로토콜 도킹을 지원합니다.
	주변 인터페이스	2x 릴레이 출력, 2x IO 출력, 2x OC 출력, 1x Wiegand 26/34 인터페이스
	음성 방송	최대 256 음성 파일, 8MB 저장, ID 호출 모드는 순차적이고 즉각적인 재생을 지원합니다
	보조 전력 출력	내장된 12V ~ 5V 회로는 스캐너 / 리더와 같은 외부 장치에 최대 5V / 12A를 제공합니다.
힘 과 확장	원격 관리	TCP 도구 또는 브라우저를 통해 OTA (오버 더 에어) 원격 업그레이드를 지원합니다
고유 식별	각 게시판은 출처 식별 및 액세스 통제를 위한 고유 한 글로벌 ID가 있습니다.

제품 개요

NED200 컨트롤러는 동적 정보 표시 및 시스템 상호 작용을 위한 중앙 명령 장치로 설계되었습니다. Its primary function is to drive various types of LED display modules—from simple single-line text boards to complex full-color graphic panels—while simultaneously managing communication with host systems and triggering actions from peripheral devices.

주요 기능 모듈

유니버설 LED 디스플레이 드라이버
- 폭넓은 호환성: 실내 및 야외 디스플레이에서 일반적인 표준 HUB75 및 HUB08 LED 모듈과 직접 인터페이스를 제공합니다. 확장판은 HUB12 인터페이스를 지원합니다.
- 멀티 라인 텍스트 제어: 하나의 디스플레이에서 최대 4 라인 텍스트를 독립적으로 제어합니다. 각 라인은 인사, 가격, 방향 또는 실시간 데이터와 같은 다른 정보를 표시 할 수 있습니다.
- 글로벌 언어 준비: 100 개 이상의 언어를 지원으로, 당신의 디스플레이는 복잡한 글꼴 관리가 필요없이 모든 시장에서 효과적으로 통신 할 수 있습니다.
- 동적 콘텐츠: 사용자 정의 텍스트, 실시간 시계 및 날짜 정보를 표시하고 명령 또는 시간 스케줄에 따라 콘텐츠를 전환합니다.
인터랙티브 QR 코드 표시
- 두 가지 표시 모드:높은 가시성 전체 화면 QR 코드 중 하나를 선택하십시오. 더 먼 거리에 (2-5 미터) 또는 공간 효율적인 3 줄 QR 코드 중 하나를 선택하십시오..5-2 미터)
- 사용자 정의 가능한 링크: 지불 페이지, 정보 사이트, 등록 양식 또는 프로모션 컨텐츠로 즉각적인 리디렉션을 가능하게 하는 77 문자까지의 URL 또는 텍스트 문자열에 대한 QR 코드를 생성합니다.
통합 음성 방송 시스템
- 높은 용량 저장장치: 탑재된 8MB 메모리에 최대 256개의 음성 메시지 또는 소리를 저장합니다.
- 유연 재생: 명령어를 통해 음성 재생을 트리거. 순차 재생 또는 즉각적인 중단 옵션을 가진 단일 ID 또는 ID의 연속 재생을 지원
- 시나리오 향상: 환영 메시지, 안전 알림, 결제 확인, 또는 멀티 감각 경험을 만드는 프로모션 발표를 위해 완벽
멀티 프로토콜 통신 허브
- 유선 연결: 강력한 산업 네트워크에 RS485, 레거시 장치에 RS232, LAN 통합에 Ethernet TCP/IP를 제공합니다.
- 현대 프로토콜 지원: IoT 및 클라우드 기반 관리 시스템에 쉽게 통합하기 위해 MQTT와 호환
- 액세스 시스템 준비: 카드 리더 또는 생체 스캐너에 직접 연결하는 Wiegand 인터페이스를 포함하며 액세스 제어 디스플레이에 이상적입니다.
주변 장치 연결
- 릴레이 제어: 두 가지 강력한 릴레이 출력 (250VAC/10A) 은 게이트, 장벽, 조명 또는 다른 장비에 대한 전원을 제어 할 수 있습니다.
- IO 모니터링: 두 개의 입력 채널은 버튼, 센서 또는 드라이 콘택트 스위치의 상태를 읽을 수 있으며 시스템이 외부 이벤트에 반응 할 수 있습니다.
- 확장 가능성: IO 및 통신 포트는 산업 자동화 장치의 광범위한 생태계와 원활한 통합을 허용합니다.

적용 시나리오

스마트 주차 및 통행료 시스템:실시간 주차 가용성, 가격 및 결제 QR 코드를 표시합니다. 결제 완료 후 장벽 게이트를 제어하고 확인 음성을 재생하십시오.
소매 및 디지털 사이니지:쇼핑몰, 상점 또는 레스토랑에서 광고 표시를 실행합니다. 쿠폰이나 메뉴를 위한 광고 텍스트, 다국어 제공 및 인터랙티브 QR 코드
대중 교통 및 정보 거점:역 및 터미널에서 여러 언어로 버스/열차 일정, 발표 및 방향 지침을 제공
산업 및 창고 관리:생산 데이터, 안전 메시지, 작업 지침, 제어 표시등 또는 센서 입력에 기초한 경보를 표시합니다.
스마트 빌딩 & 액세스 제어:입력 시스템과 통합하여 환영 메시지, 방문자 지침 및 릴레이 출력을 통해 제어 문 방출을 표시합니다.
의료 및 정부 시설:대기열 정보를 관리하고 공공 서비스 발표를 표시하고 로비에서 다국어 안내를 제공합니다.

왜 NED200 을 선택 합니까?
