NED200 멀티 프로토콜 LED 디스플레이 드라이버 보드

원래 장소	중국
브랜드 이름	JUTAI
모델 번호	NED200
문서	NED200 Multi functional LED...er.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	판지 상자
배달 시간	근무일 기준 7일
지불 조건	L/C,D/A,D/P,T/T,웨스턴 유니온
공급 능력	1000/월

무료샘플과 쿠폰을 위해 나와 연락하세요.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

제품 상세 정보

LED 디스플레이 인터페이스	HUB75 & HUB08 (HUB12까지 확장 가능)	제어된 디스플레이 라인	4줄 독립
지원되는 언어	100개 이상의 언어	QR 코드 표시 모드	전체 화면(52자) 및 3줄(77자)
통신 프로토콜	RS485, TCP/IP(이더넷), MQTT	릴레이 출력 채널	2채널(250VAC/10A)
음성 저장 용량	최대 256개 파일(8MB)	원격 업그레이드 지원	TCP/브라우저를 통한 OTA(Over-The-Air)
작동 온도	-40°C ~ +85°C	전원공급장치	DC 12V(역접속 보호 포함)
강조하다	멀티 프로토콜 LED 디스플레이 드라이버 보드 , QR 코드 LED 디스플레이 드라이버 보드 , 다국어 LED 디스플레이 드라이버 보드

메시지를 남겨주세요

제품 설명

NED200 다중 프로토콜 LED 디스플레이 드라이버 보드, 다국어 및 QR 코드 지원

NED200 다중 프로토콜 LED 디스플레이 드라이버 보드는 LED 디스플레이 제어, 다중 프로토콜 통신, 대화형 QR 코드 표시, 음성 방송 및 주변 장치 연동을 통합한 올인원 지능형 코어 장치입니다. 기존의 단일 기능 드라이버의 한계를 깨고 LED 모듈, 호스트 시스템 및 다양한 주변 장치와의 원활한 연결을 지원합니다. 강력한 적응성, 낮은 사용 임계값 및 확장 가능한 기능을 갖춘 이 제품은 스마트 정보 전송 및 다중 장치 협업을 위한 범용 제어 허브 역할을 합니다. 주차장, 상업 단지, 산업 작업장, 관광 명소 및 효율적인 정보 표시 및 자동화된 연동이 필요한 기타 시나리오에 적합합니다.

핵심 기술 매개변수

범주	주요 매개변수	사양
전원 및 물리적	작동 전압	DC12V (역접속 보호 포함)
	작동 전류	최대 2A
	작동 온도	-40°C ~ +85°C (상대 습도 <80%, 결로 없음)
	치수(LWH)	115mm × 85mm × 15mm
	장착 구멍 간격	105mm × 75mm
디스플레이 제어	LED 인터페이스	1x HUB75 (32-스캔 모듈 지원), 1x HUB08; 확장 보드를 통해 4x HUB12로 확장 가능 (HUB75 및 HUB08은 동시에 사용할 수 없음)
	디스플레이 제어	4선 독립 제어, 라인당 최대 80바이트
	언어 지원	100개 이상의 언어에 대한 내장 글꼴 라이브러리(중국어 간체, 중국어 번체, 영어, 태국어, 한국어, 아랍어 등)
	QR 코드 기능	전체 화면 모드(52자, 최적 스캔 거리 2-5m); 3선 모드(77자, 최적 스캔 거리 0.5-2m)
	시간 표시	실시간 시간 오버레이 지원, 사용자 정의 가능한 형식(년/월/일 구분 기호 등)
통신	통신 포트	1x 이더넷(10/100M 적응형, 절연), 2x RS232, 1x RS485, 1x TTL
	제어 프로토콜	RS485, TCP, MQTT (명령 제어 지원; 485 모드에서는 IO 상태 활성 보고가 지원되지 않음)
	특수 인터페이스	1x Wiegand 26/34 적응형 인터페이스(카드 리더기/생체 인식 스캐너용)
주변 장치 연동	릴레이 출력	2 채널, 건식 접점 절연 출력(독립 COM/NO/NC), 부하 용량: 250VAC 10A / 30VDC 10A
	IO 입력	2 채널, 비절연, 신호 전압 범위: 0-5V (건식 접점 신호 지원)
	IO 출력(OC)	2 채널, 비절연, 최대 부하: 12V/0.2A (과전류 보호 포함)
음성 및 확장	음성 방송	8MB 저장 공간(최대 256개의 음성 파일), ID 호출 모드, 순차/즉시 재생 지원
	보조 전원 출력	내장 12V ~ 5V 회로, 최대 연속 전류 1.2A (스캐너, 카드 리더기, LED 모듈용)
	원격 업그레이드	TCP 도구 또는 브라우저를 통한 OTA 원격 업그레이드 지원
	고유 식별	각 보드에는 소스 식별 및 액세스 제어를 위한 고유한 글로벌 ID가 있습니다.
인코딩 지원	도킹 인코딩	GBK, UTF8, UNICODE (선택 사항, 동시 지원 불가)

주요 기능적 장점

1. 다목적 LED 디스플레이 제어

4선 독립 관리: 각 라인은 사용자 정의 콘텐츠(텍스트, 시간)를 개별적으로 표시하여 다중 정보 동시 전송 요구 사항을 충족합니다.
다국어 지원: 100개 이상의 글로벌 언어를 지원하여 추가 글꼴 구성 없이 지역 간 및 다민족 응용 시나리오에 적응합니다.
유연한 인터페이스 적응: HUB75/HUB08 LED 모듈을 직접 연결합니다. 확장 보드를 통해 4개의 HUB12 인터페이스로 확장 가능하며, 대부분의 주류 LED 디스플레이 사양과 호환됩니다.

2. 대화형 QR 코드 표시

듀얼 모드 적응: 장거리 스캔을 위한 전체 화면 QR 코드(예: 주차 요금), 단거리 상호 작용을 위한 3선 QR 코드(예: 관광 명소 가이드)와 4선 텍스트 설명.
사용자 정의 가능한 콘텐츠: QR 코드는 URL, 텍스트 및 기타 콘텐츠 유형을 지원합니다. 초과 문자는 정상적인 인식을 위해 자동으로 잘립니다.
원활한 모드 전환: 원클릭 명령으로 QR 코드 모드를 종료하여 수동 재구성이 필요 없이 원래 표시 콘텐츠를 복원합니다.

3. 다중 프로토콜 통신 및 확장

풍부한 통신 포트: LAN 장거리 연결을 위한 이더넷, 산업 현장 통신을 위한 RS485/RS232, 단거리 장치 연동을 위한 TTL, 대부분의 통신 요구 사항을 충족합니다.
IoT 친화적인 프로토콜: MQTT 프로토콜을 지원하여 클라우드 관리 시스템 및 IoT 플랫폼에 쉽게 통합할 수 있습니다.
액세스 제어 통합: Wiegand 인터페이스는 카드 리더기 또는 생체 인식 장치를 직접 연결하여 액세스 제어 + 디스플레이 시스템 통합을 용이하게 합니다.

4. 주변 장치 연동 및 음성 방송

강력한 릴레이 제어: 2개의 고부하 릴레이는 차단기, 조명, 장비 전원 공급 장치 및 기타 장치를 연결하여 자동 연동을 실현할 수 있습니다.
IO 상태 모니터링: 외부 이벤트에 따라 센서, 버튼 또는 스위치 신호를 읽어 사전 설정된 작업(예: 장비 알람, 음성 방송)을 트리거합니다.
유연한 음성 재생: 최대 256개의 음성 파일을 저장하고 순차/즉시 재생 모드를 지원하여 환영 메시지, 안전 경고 및 작동 확인에 적합합니다.

5. 사용 편의성 및 안정적인 성능

낮은 임계값 작동: 모든 기능은 표준화된 프로토콜 명령을 통해 제어되므로 복잡한 프로그래밍이 필요하지 않아 운영 및 유지 관리 비용을 절감합니다.
데이터 보안 및 안정성: 기본 매개변수는 플래시 메모리에 저장됩니다(전원 고장 후 손실되지 않음). 정기적인 "하트비트 명령"은 디스플레이 콘텐츠의 자동 새로 고침을 방지합니다.
광범위한 환경 적응: -40°C ~ +85°C의 극한 온도에서 작동하며, 통신 포트에 ESD 및 펄스 보호 기능이 있어 가혹한 산업 또는 실외 환경에 적합합니다.

응용 시나리오

스마트 주차 시스템: 실시간 주차 가능 여부, 가격 및 전체 화면 결제 QR 코드를 표시합니다. 릴레이를 연결하여 차단기를 제어하고 "결제 완료" 음성 프롬프트를 재생합니다.
상업 단지 및 쇼핑몰: 4선 디스플레이를 사용하여 층별 안내, 브랜드 프로모션 및 실시간 시간을 표시합니다. 쿠폰에 대한 대화형 QR 코드를 표시하고 소비자를 안내하는 음성 방송을 제공합니다.
산업 작업장: 생산 데이터, 안전 지침 및 장비 상태를 표시합니다. IO 입력을 연결하여 장비 이상을 감지하고, 음성 알람을 트리거하고, 릴레이를 통해 전원을 차단합니다.
관광 명소 및 공공 장소: 다국어 안전 공지, 관광 경로 및 자세한 가이드를 위한 3선 QR 코드를 표시합니다. 방문자가 코드를 스캔하여 등록한 후 환영 음성을 재생합니다.
액세스 제어 및 스마트 빌딩: Wiegand 인터페이스를 통해 카드 리더기와 통합합니다. 방문자 정보를 표시하고 릴레이를 통해 문 출입을 제어하는 동안 "환영합니다" 음성을 재생합니다.
교통 허브 및 정부 시설: 다국어 일정, 방향 안내 및 공공 서비스 공지를 제공합니다. 원격 콘텐츠 업데이트 및 시스템 업그레이드를 지원합니다.

NED200 다중 프로토콜 LED 디스플레이 드라이버 보드를 선택하는 이유?

올인원 통합: 디스플레이 제어, 통신, QR 코드 상호 작용, 음성 방송 및 주변 장치 연동을 결합하여 시스템 복잡성과 하드웨어 비용을 줄입니다.
강력한 적응성: 하드웨어 아키텍처를 수정하지 않고 기존 관리 시스템(주차장, 작업장, 쇼핑몰)과 원활하게 통합됩니다.
비용 효율적인 확장: 기능 업그레이드를 위해 주 장치 교체를 피하면서 현장 음성 파일 업데이트 및 IO 인터페이스 확장 모듈을 지원합니다.
전문적인 신뢰성: 역접속 보호, 과전류 보호 및 광범위한 온도 저항을 갖춘 산업 등급 설계로 연중무휴 24시간 안정적인 작동을 보장합니다.
글로벌 호환성: 다국어 및 다중 프로토콜 지원은 지역 간 및 다중 시나리오 응용 요구 사항에 적응하며 장기적인 사용성을 위한 원격 업그레이드 기능을 갖추고 있습니다.

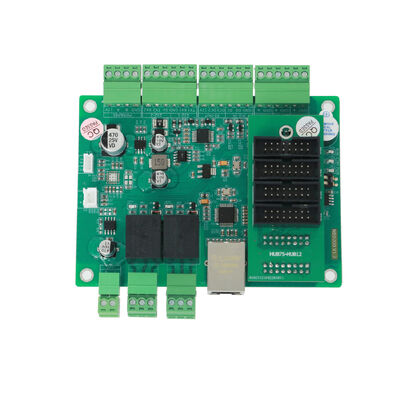

NED200 멀티 프로토콜 LED 디스플레이 드라이버 보드 1

NED200 멀티 프로토콜 LED 디스플레이 드라이버 보드 2

NED200 멀티 프로토콜 LED 디스플레이 드라이버 보드 3

NED200 멀티 프로토콜 LED 디스플레이 드라이버 보드 4
