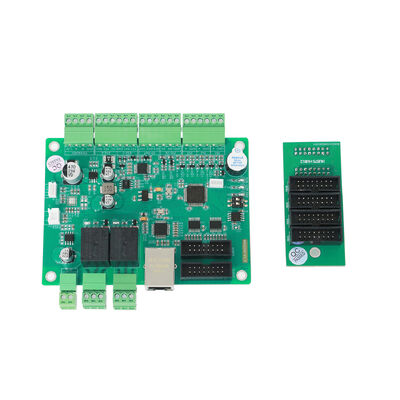

범용 LED 컨트롤러 보드는 100개 이상의 언어와 여러 통신 인터페이스를 지원합니다.

원래 장소	중국
브랜드 이름	JUTAI
모델 번호	NED200
문서	NED200 Multi functional LED...er.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	판지 상자
배달 시간	근무일 기준 7일
지불 조건	L/C,D/A,D/P,T/T,웨스턴 유니온
공급 능력	1000/월

제품 상세 정보

LED 디스플레이 인터페이스	HUB75 & HUB08 (HUB12까지 확장 가능)	제어된 디스플레이 라인	4줄 독립
지원되는 언어	100개 이상의 언어	QR 코드 표시 모드	전체 화면(52자) 및 3줄(77자)
통신 프로토콜	RS485, TCP/IP(이더넷), MQTT	릴레이 출력 채널	2채널(250VAC/10A)
음성 저장 용량	최대 256개 파일(8MB)	원격 업그레이드 지원	TCP/브라우저를 통한 OTA(Over-The-Air)
작동 온도	-40°C ~ +85°C	전원공급장치	DC 12V(역접속 보호 포함)
강조하다	100개 이상의 언어 LED 컨트롤러 보드 , 여러 통신 인터페이스 LED 컨트롤러 보드

메시지를 남겨주세요

제품 설명

100개 이상의 언어와 다중 통신 인터페이스를 지원하는 범용 LED 컨트롤러 보드

JUTAI NED200 범용 LED 컨트롤러 보드는 다양한 시나리오의 LED 디스플레이 제어를 위한 다목적 지능형 코어 장치입니다. 다국어 정보 표시, 다중 프로토콜 통신, 대화형 QR 코드 출력, 음성 방송 및 주변 장치 연동을 통합하여 단일 기능 컨트롤러의 한계를 뛰어넘습니다. 100개 이상의 글로벌 언어와 풍부한 통신 인터페이스를 지원하여 LED 모듈, 호스트 시스템 및 주변 장치와 원활하게 연결되며 주차장, 상업 단지, 산업 작업장, 관광지 및 공공 장소에서 스마트 정보 전송을 위한 범용 제어 허브 역할을 합니다.

핵심 기술 매개변수

범주	주요 매개변수	사양
기본 구성	작동 전압	DC12V (역극성 보호 기능 포함)
	작동 전류	최대 2A
	작동 온도	-40°C ~ +85°C (상대 습도 <80%, 결로 없음)
	치수 (L×W×H)	115mm × 85mm × 15mm
	장착 구멍 간격	105mm × 75mm
디스플레이 제어	LED 인터페이스	1x HUB75 (32 스캔 모듈 지원), 1x HUB08; 확장 보드를 통해 4x HUB12로 확장 가능 (HUB75 및 HUB08은 동시에 사용할 수 없음)
	디스플레이 용량	4줄 독립 제어, 줄당 최대 80바이트
	언어 지원	100개 이상의 글로벌 언어 (중국어 간체, 중국어 번체, 영어, 태국어, 한국어, 아랍어 등)
	도킹 인코딩	GBK, UTF8, UNICODE (선택 사항, 동시에 지원 불가)
	시간 표시	실시간 시간 오버레이, 사용자 정의 가능한 형식 (년/월/일 구분 기호)
통신 인터페이스	유선 포트	1x 이더넷 (10/100M 적응형, 절연), 2x RS232, 1x RS485, 1x TTL
	특수 인터페이스	1x Wiegand 26/34 적응형 (카드 리더기/생체 인식 스캐너용)
	지원 프로토콜	RS485, TCP, MQTT (명령 제어; 485 모드에서는 IO 활성 보고 미지원)
대화형 및 연동 기능	QR 코드 표시	전체 화면 모드 (52자, 2-5m 스캔 거리); 3줄 모드 (77자, 0.5-2m 스캔 거리)
	음성 방송	8MB 저장 공간 (최대 256개 음성 파일), ID 호출 모드, 순차/즉시 재생
	릴레이 출력	2 채널, 건식 접점 절연 (250VAC 10A / 30VDC 10A)
	IO 입력	2 채널, 비절연 (0-5V 신호, 건식 접점 지원)
	IO 출력 (OC)	2 채널, 비절연 (최대 부하 12V/0.2A, 과전류 보호)
확장 및 안정성	보조 전원	내장 12V-5V 회로, 최대 1.2A 출력 (스캐너, 카드 리더기용)
	원격 업그레이드	TCP 도구 또는 브라우저를 통한 OTA 업그레이드 지원
	고유 ID	각 보드에는 소스 식별을 위한 고유한 글로벌 ID가 있습니다.
	안정성 보장	플래시 메모리에 저장된 매개변수 (전원 차단 후에도 손실되지 않음); 유효한 명령이 없을 경우 50초 자동 새로고침 (하트비트 명령으로 방지 가능)

주요 기능적 장점

1. 100개 이상의 언어 및 유연한 디스플레이 제어

글로벌 언어 호환성: 내장 글꼴 라이브러리가 100개 이상의 언어를 포함하여 추가 글꼴 구성 없이 지역 간 및 다민족 응용 시나리오에 적응합니다.
4줄 독립 관리: 각 줄은 사용자 정의 콘텐츠(텍스트, 시간)를 별도로 표시하여 탐색, 프로모션 및 알림 정보의 동시 전송 요구를 충족합니다.
사용자 정의 가능한 시간 오버레이: 개인화된 시간 형식을 지원하며 수동 업데이트 없이 실시간 시간을 자동으로 동기화합니다.

2. 범용 통합을 위한 풍부한 통신 인터페이스

다중 프로토콜 지원: RS485 (단거리 산업 통신), 이더넷 (LAN 장거리 연결), MQTT (IoT/클라우드 통합)와 원활하게 도킹하여 다양한 시스템 아키텍처에 적응합니다.
다목적 포트 구성: 레거시 장치를 위한 2x RS232, 단거리 연동을 위한 TTL, 액세스 제어 장치 (카드 리더기/생체 인식)에 직접 연결하기 위한 Wiegand 인터페이스.
플러그 앤 플레이 통합: 기존 관리 시스템 (주차장, 작업장, 쇼핑몰)에 하드웨어 아키텍처를 수정하지 않고 빠르게 연결합니다.

3. 대화형 QR 코드 및 음성 방송

듀얼 모드 QR 코드: 장거리 스캔을 위한 전체 화면 모드 (예: 주차 결제), 단거리 상호 작용을 위한 텍스트 설명이 있는 3줄 모드 (예: 관광지 가이드).
고용량 음성 저장: 최대 256개의 음성 파일을 저장하며 환영 메시지, 안전 경고 및 작업 확인을 위해 순차 또는 즉시 재생을 지원합니다.
원활한 모드 전환: QR 코드 모드를 종료하고 원래 디스플레이 콘텐츠를 복원하는 원클릭 명령.

4. 주변 장치 연동 및 안정적인 성능

강력한 릴레이 제어: 2개의 고부하 릴레이가 차단기, 조명 및 장비 전원 공급 장치를 연결하여 자동 시나리오 연동을 가능하게 합니다.
IO 상태 모니터링: 센서/버튼 신호를 읽어 외부 이벤트에 따라 사전 설정된 작업 (예: 장비 경보, 음성 방송)을 트리거합니다.
극한 환경 적응: -40°C ~ +85°C 온도에서 작동하며 통신 포트에 대한 ESD/펄스 보호 기능이 있어 열악한 산업/옥외 환경에 적합합니다.

5. 쉬운 사용 및 비용 효율적인 확장

낮은 작동 임계값: 모든 기능은 표준화된 프로토콜 명령을 통해 제어되며 복잡한 프로그래밍이 필요하지 않습니다.
현장 기능 업그레이드: 현장 음성 파일 업데이트 및 IO 인터페이스 확장 모듈을 지원하여 메인 장치 교체를 피합니다.
최소 유지 보수: 마모 부품이 없으며 일상적인 유지 보수에는 통신 라인 및 인터페이스 확인만 필요합니다.

응용 시나리오

상업 단지: 4줄 디스플레이로 층별 안내, 브랜드 프로모션 및 실시간 시간 표시; 다국어 지원으로 국제 고객을 수용; 쿠폰 링크 QR 코드.
스마트 주차장: 전체 화면 결제 QR 코드, 실시간 주차 가능 여부 표시; 차단기용 릴레이 제어; 결제 성공 확인 음성 방송.
산업 작업장: 다국어로 생산 데이터 및 안전 지침 표시; IO 인터페이스가 장비 이상을 감지하여 음성 경보 및 릴레이를 통한 전원 차단 트리거.
관광지 및 공공 장소: 다국어 안전 공지 및 여행 가이드용 3줄 QR 코드; 코드 스캔 후 방문객 환영 음성.
출입 통제 시스템: Wiegand 인터페이스를 통해 카드 리더기와 통합; 방문객 정보 표시 및 환영 음성 재생과 함께 문 접근 제어.
교통 허브: 다국어 일정 및 방향 안내; 이더넷/MQTT 프로토콜을 통한 원격 콘텐츠 업데이트.

NED200 범용 LED 컨트롤러 보드를 선택해야 하는 이유
