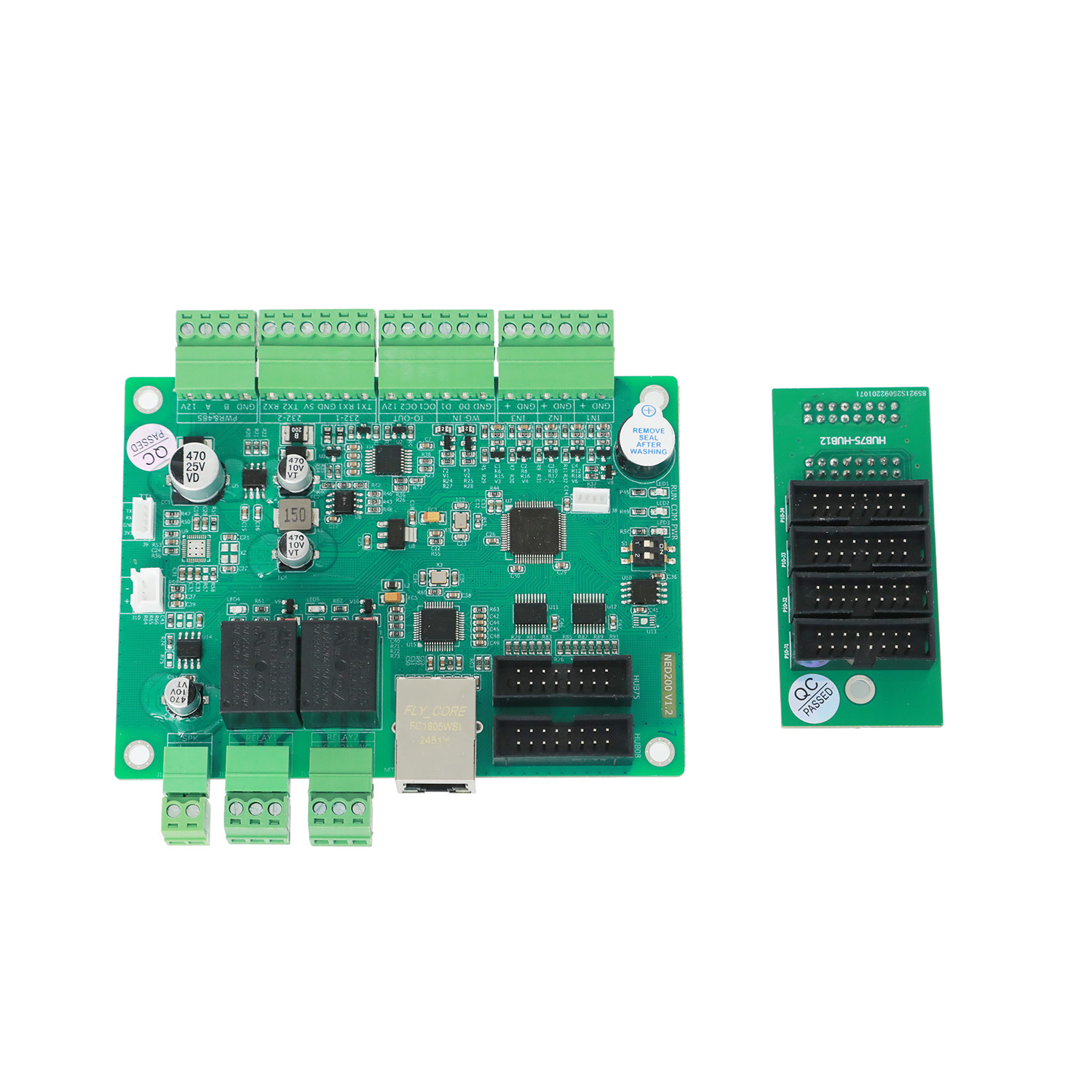

산업용 LED 디스플레이 드라이버 (RS485, 이더넷, MQTT, 음성 및 릴레이 제어)
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | JUTAI |
| 모델 번호 | NED200 |
| 문서 | NED200 Multi functional LED...er.pdf |
| 최소 주문 수량 | 1 |
| 가격 | negotiable |
| 포장 세부 사항 | 판지 상자 |
| 배달 시간 | 근무일 기준 7일 |
| 지불 조건 | L/C,D/A,D/P,T/T,웨스턴 유니온 |
| 공급 능력 | 1000/월 |
제품 상세 정보
| LED 디스플레이 인터페이스 | HUB75 & HUB08 (HUB12까지 확장 가능) | 제어된 디스플레이 라인 | 4줄 독립 |
|---|---|---|---|
| 지원되는 언어 | 100개 이상의 언어 | QR 코드 표시 모드 | 전체 화면(52자) 및 3줄(77자) |
| 통신 프로토콜 | RS485, TCP/IP(이더넷), MQTT | 릴레이 출력 채널 | 2채널(250VAC/10A) |
| 음성 저장 용량 | 최대 256개 파일(8MB) | 원격 업그레이드 지원 | TCP/브라우저를 통한 OTA(Over-The-Air) |
| 작동 온도 | -40°C ~ +85°C | 전원공급장치 | DC 12V(역접속 보호 포함) |
| 강조하다 | 음성 및 릴레이 제어 디스플레이 드라이버,산업용 LED 디스플레이 드라이버,RS485 |
||
제품 설명
RS485 이더넷 MQTT 음성 및 릴레이 제어 기능이 있는 산업용 LED 디스플레이 드라이버
JUTAI NED200 산업용 LED 디스플레이 드라이버는 산업 및 상업용 지능형 시나리오에 맞춰진 고성능 통합 제어 코어입니다. RS485/이더넷/MQTT 등 다중 프로토콜 통신, LED 디스플레이 제어, 음성 방송, 릴레이 연동 기능을 통합하여 단일 기능 장치의 사일로를 해소합니다. 견고한 산업 등급 설계, 풍부한 확장 인터페이스, 표준화된 작동 논리를 통해 정보 전송 및 다중 장치 협업을 위한 안정적인 "중앙 허브" 역할을 하며 주차장, 공장, 상업 단지, 관광지, 스마트 파크에 이상적입니다.
핵심 기술 매개변수
| 범주 | 주요 매개변수 | 사양 |
|---|---|---|
| 전원 및 물리적 사양 | 작동 전압 | DC12V (역극성 보호 기능 포함) |
| 작동 전류 | 최대 2A | |
| 작동 온도 | -40°C ~ +85°C (상대 습도 <80%, 결로 없음) | |
| 치수 (가로x세로x높이) | 115mm x 85mm x 15mm | |
| 장착 구멍 간격 | 105mm x 75mm | |
| 디스플레이 제어 | LED 인터페이스 | HUB75 1개 (32 스캔 모듈 지원), HUB08 1개; 확장 보드를 통해 HUB12 4개까지 확장 가능 (HUB75 및 HUB08은 동시에 사용할 수 없음) |
| 디스플레이 용량 | 4줄 독립 제어, 줄당 최대 80바이트 | |
| 언어 지원 | 100개 이상의 글로벌 언어 (중국어 간체, 중국어 번체, 영어, 태국어, 한국어, 아랍어 등) | |
| 시간 표시 | 실시간 시간 오버레이, 사용자 정의 형식 (연/월/일 구분 기호) | |
| 다중 프로토콜 통신 | 유선 인터페이스 | 이더넷 1개 (10/100M 적응형, 절연), RS232 2개, RS485 1개, TTL 1개 |
| 지원 프로토콜 | RS485 (전송 속도 4800-115200bps), TCP, MQTT (명령 제어) | |
| 특수 인터페이스 | Wiegand 26/34 적응형 1개 (카드 리더기/생체 인식 스캐너용) | |
| 음성 및 대화형 기능 | 음성 방송 | 8MB 저장 공간 (최대 256개 음성 파일), ID 호출 모드, 순차/즉시 재생 |
| QR 코드 표시 | 전체 화면 모드 (52자, 2-5m 스캔 거리); 3줄 모드 (77자, 0.5-2m 스캔 거리) | |
| 주변 장치 연동 | 릴레이 출력 | 2 채널, 건식 접점 절연 (독립 COM/NO/NC), 부하 용량: 250VAC 10A / 30VDC 10A |
| IO 입력 | 2 채널, 비절연, 신호 전압 범위: 0-5V (건식 접점 신호 지원) | |
| IO 출력 (OC) | 2 채널, 비절연, 최대 부하: 12V/0.2A (과전류 보호 기능 포함) | |
| 확장 및 안정성 | 보조 전원 출력 | 내장 12V-5V 회로, 최대 연속 전류 1.2A (스캐너, 카드 리더기, LED 모듈용) |
| 원격 업그레이드 | TCP 도구 또는 브라우저를 통한 OTA 업그레이드 지원; 클라우드 업그레이드 옵션 | |
| 고유 식별 | 각 보드에는 소스 식별 및 액세스 제어를 위한 고유한 글로벌 ID가 있습니다. | |
| 안정성 기능 | 플래시 메모리에 저장된 매개변수 (전원 차단 후에도 손실되지 않음); 50초 자동 새로 고침 (하트비트 명령으로 회피 가능); 통신 포트 ESD/펄스 보호 |
주요 기능적 장점
범용 통합을 위한 다중 프로토콜 통신
- 풍부한 유선 인터페이스: LAN 장거리 연결을 위한 이더넷, 산업 현장 통신을 위한 RS485 (100m 범위), 레거시 장치 도킹을 위한 RS232, 단거리 연동을 위한 TTL
- IoT 및 클라우드 호환성: MQTT 프로토콜을 지원하여 클라우드 관리 플랫폼 및 IoT 시스템에 원활하게 통합되어 원격 모니터링 및 제어 가능
- 플러그 앤 플레이 적응: 하드웨어 아키텍처를 수정하지 않고 기존 관리 시스템 (주차장, 작업장, 쇼핑몰)에 빠르게 연결하여 변환 비용 절감
산업 등급 릴레이 및 IO 연동
- 고부하 릴레이 제어: 2개의 산업 등급 릴레이로 차단기, 조명, 장비 전원 공급 장치 및 기타 장치를 직접 구동하여 자동 시나리오 연동 실현 (예: QR 코드 스캔 후 문 열림)
- IO 상태 모니터링: 센서, 버튼 또는 스위치의 건식 접점 신호를 읽어 비정상 이벤트 발생 시 사전 설정된 동작 트리거 (예: 음성 경보, 릴레이 차단)
- 안전하고 안정적: 릴레이는 절연 출력을 특징으로 하며, IO 인터페이스에 과전류 보호 기능이 있어 열악한 산업 환경에 적응
음성 방송 및 대화형 QR 코드
- 고용량 음성 저장: 8MB 메모리로 최대 256개의 음성 파일을 지원하며, ID 호출 모드로 유연한 재생 (순차/즉시 재생) 가능 (환영 메시지, 안전 경고 또는 작업 확인)
- 듀얼 모드 QR 코드 상호 작용: 장거리 스캔을 위한 전체 화면 QR 코드 (예: 주차 요금 결제), 단거리 상호 작용을 위한 텍스트 설명이 있는 3줄 QR 코드 (예: 관광지 안내), "화면-사람" 빠른 연결 촉진
- 현장 음성 업데이트: 도구를 통한 현장 음성 파일 업그레이드 지원, 하드웨어 교체 없이 동적 시나리오 요구 사항에 적응
유연한 LED 디스플레이 제어
- 4줄 독립 관리: 각 줄은 사용자 정의 텍스트, 시간 또는 알림을 별도로 표시할 수 있어 다중 유형 정보의 동시 전송 요구 충족 (예: 쇼핑몰의 내비게이션 + 프로모션 + 시간)
- 글로벌 언어 지원: 100개 이상의 언어를 위한 내장 글꼴 라이브러리로 추가 글꼴 구성 없이 지역 간 및 다민족 응용 시나리오에 적응
- 확장 가능한 디스플레이 인터페이스: HUB75/HUB08 LED 모듈과 호환되며, 확장 보드를 통해 4개의 HUB12 인터페이스로 확장 가능하여 대부분의 주류 LED 디스플레이 사양 커버
산업 등급 안정성 및 사용 편의성
- 극한 환경 적응: -40°C ~ +85°C의 온도 범위에서 안정적으로 작동하며, 온도 변동이 큰 실외 또는 산업 작업장에 적합
- 낮은 작동 임계값: 모든 기능은 표준화된 프로토콜 명령으로 제어되며 복잡한 프로그래밍이 필요하지 않음 - 기술 팀이 빠르게 숙달 가능
- 최소한의 유지 보수: 마모 부품 없음; 일상적인 유지 보수에는 통신 라인 및 인터페이스 확인만 필요하여 운영 및 유지 보수 작업량 감소
응용 시나리오
산업 작업장
다국어로 생산 데이터, 안전 지침 및 장비 상태 표시; IO 인터페이스는 장비 이상 감지, 음성 경보 트리거 및 릴레이를 통한 전원 차단으로 고장 확산 방지
스마트 주차 시스템
실시간 주차 가능 대수 및 전체 화면 결제 QR 코드 표시; 릴레이는 결제 후 차단기를 자동으로 열도록 제어, "결제 성공" 음성 방송으로 확인
상업 단지
4줄 디스플레이로 층별 내비게이션, 브랜드 프로모션, 실시간 시간 표시; MQTT 프로토콜로 원격 콘텐츠 업데이트 가능; QR 코드는 쿠폰 또는 회원 등록 링크
스마트 파크 및 관광지
다국어 안전 공지 및 관광 가이드용 3줄 QR 코드; 방문자는 코드를 스캔하여 등록, 릴레이 트리거로 액세스 제어 개방 및 환영 음성 재생
액세스 제어 및 스마트 빌딩
Wiegand 인터페이스를 통해 카드 리더기와 통합; 방문자 정보 표시, 환영 음성 재생, 릴레이를 통한 문 액세스 제어로 지능형 출입 관리 실현
교통 허브
다국어 일정 및 방향 안내 제공; 이더넷/MQTT는 원격 콘텐츠 업데이트 지원, 실시간 정보 전송 보장
NED200 산업용 LED 디스플레이 드라이버를 선택해야 하는 이유
- 올인원 통합: 통신, 디스플레이 제어, 음성 방송, 릴레이 연동 및 QR 코드 상호 작용을 결합하여 시스템 복잡성 및 하드웨어 비용 절감
- 산업 등급 내구성: 넓은 온도 저항, 다중 보호 메커니즘 (역극성, 과전류, ESD)으로 열악한 환경에서 24/7 안정적인 작동 보장
- 강력한 확장성: 디스플레이 인터페이스 확장, 음성 파일 업데이트 및 IO 모듈 추가 지원, 메인 장치 교체 없이 기능 업그레이드에 적응
- 효율적인 정보 전송: 다중 프로토콜 + 다국어 지원으로 빠른 정보 확산 및 크로스 시스템 협업 가능, 운영 효율성 향상
- 비용 효율적인 운영: 표준화된 명령, 최소한의 유지 보수 및 긴 서비스 수명으로 기업의 장기 사용 비용 절감
