멀티 라인 텍스트 QR 코드 및 실시간 정보에 대한 스마트 LED 디스플레이 컨트롤러

원래 장소	중국
브랜드 이름	JUTAI
모델 번호	NED200
문서	NED200 Multi functional LED...er.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	판지 상자
배달 시간	근무일 기준 7일
지불 조건	L/C,D/A,D/P,T/T,웨스턴 유니온
공급 능력	1000/월

제품 상세 정보

LED 디스플레이 인터페이스	HUB75 & HUB08 (HUB12까지 확장 가능)	제어된 디스플레이 라인	4줄 독립
지원되는 언어	100개 이상의 언어	QR 코드 표시 모드	전체 화면(52자) 및 3줄(77자)
통신 프로토콜	RS485, TCP/IP(이더넷), MQTT	릴레이 출력 채널	2채널(250VAC/10A)
음성 저장 용량	최대 256개 파일(8MB)	원격 업그레이드 지원	TCP/브라우저를 통한 OTA(Over-The-Air)
작동 온도	-40°C ~ +85°C	전원공급장치	DC 12V(역접속 보호 포함)
강조하다	멀티 라인 스마트 LED 디스플레이 , 실시간 정보 LED 디스플레이 컨트롤러 , 멀티 라인 스마트 LED 디스플레이 컨트롤러

메시지를 남겨주세요

제품 설명

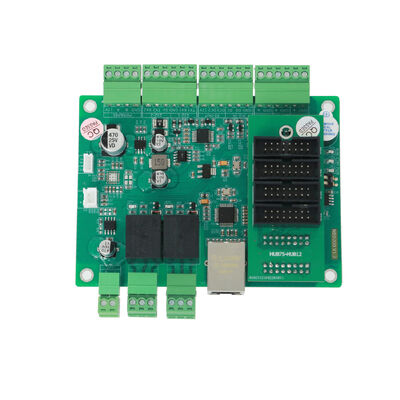

JUTAI NED200 스마트 LED 디스플레이 컨트롤러

JUTAI NED200 스마트 LED 디스플레이 컨트롤러는 동적 정보 전송에 중점을 둔 통합 지능형 코어 장치입니다. 다중 라인 텍스트 독립 제어, 대화형 QR 코드 표시, 실시간 시간 오버레이 및 다중 장치 연결을 통합하여 기존 단일 기능 디스플레이 드라이버의 한계를 뛰어넘습니다. 100개 이상의 글로벌 언어, 풍부한 통신 인터페이스 및 낮은 작동 임계값을 지원하여 상업 단지, 주차장, 명승지, 산업 작업장 및 공공 장소에서 스마트 정보 디스플레이를 위한 다목적 제어 허브 역할을 합니다.

핵심 기술 매개변수

범주	주요 매개변수	사양
기본 구성	작동 전압	DC12V (역극성 보호 기능 포함)
	작동 전류	최대 2A
	작동 온도	-40°C ~ +85°C (상대 습도 <80%, 결로 없음)
	치수 (가로x세로x높이)	115mm x 85mm x 15mm
	장착 구멍 간격	105mm x 75mm
다중 라인 텍스트 제어	LED 인터페이스	1x HUB75 (32 스캔 모듈 지원), 1x HUB08; 확장 보드를 통해 4x HUB12까지 확장 가능 (HUB75 및 HUB08은 동시에 사용할 수 없음)
	디스플레이 용량	4라인 독립 제어, 라인당 최대 80바이트
	언어 지원	100개 이상의 글로벌 언어 (중국어 간체, 중국어 번체, 영어, 태국어, 한국어, 아랍어 등)
	도킹 인코딩	GBK, UTF8, UNICODE (선택 사항, 동시에 지원 불가)
	실시간 시간 표시	사용자 정의 가능한 형식 (년/월/일/시/분/초 구분 기호), 자동 실시간 동기화
QR 코드 대화형	디스플레이 모드	전체 화면 (52자, 최적 스캔 거리 2-5m); 3라인 (77자, 최적 스캔 거리 0.5-2m)
	주요 기능	흰색 QR 코드, 초과 문자 자동 잘림, 원클릭 모드 종료 및 콘텐츠 복원
	통신 및 연결	유선 인터페이스	1x 이더넷 (10/100M 적응형, 절연), 2x RS232, 1x RS485, 1x TTL
지원 프로토콜		RS485, TCP, MQTT (명령 제어; 485 모드에서는 IO 활성 보고 미지원)
주변 장치 연결		2채널 릴레이 출력 (250VAC 10A / 30VDC 10A), 2채널 IO 입력 (0-5V, 건식 접점 지원)
부가 기능	음성 방송	8MB 저장 공간 (최대 256개 음성 파일), ID 호출 모드, 순차/즉시 재생
	보조 전원 출력	내장 12V-5V 회로, 최대 1.2A 출력 (스캐너, 카드 리더기, LED 모듈용)
	원격 업그레이드	TCP 도구 또는 브라우저를 통한 OTA 업그레이드 지원; 클라우드 업그레이드 옵션
	고유 식별	각 보드에는 소스 식별 및 액세스 제어를 위한 고유한 글로벌 ID가 있습니다.

주요 기능적 장점

1. 다중 라인 텍스트 및 실시간 정보 표시

4라인 독립 제어: 각 라인은 서로 다른 콘텐츠(내비게이션, 프로모션, 공지)를 동시에 표시할 수 있어 상호 간섭 없이 다양한 정보 전송 요구를 충족합니다.
글로벌 언어 호환성: 내장 글꼴 라이브러리는 100개 이상의 언어를 포함하여 추가 글꼴 구성 없이 지역 간 및 다민족 시나리오에 적응합니다.
사용자 정의 가능한 시간 오버레이: 개인화된 시간 형식을 지원하며 수동 업데이트 없이 실시간 시간을 자동으로 동기화하여 정보의 적시성을 보장합니다.

2. 듀얼 모드 대화형 QR 코드

거리에 대한 유연한 적응: 장거리 스캔을 위한 전체 화면 QR 코드 (예: 주차 요금 지불, 운전자가 내릴 필요 없음), 단거리 상호 작용을 위한 3라인 QR 코드와 4라인 텍스트 설명 (예: 명승지 가이드, 명확한 사용 지침).
안정적인 인식 보장: QR 코드 정상 인식을 위해 초과 문자를 자동으로 잘라내고, QR 코드 모드를 종료하고 원래 디스플레이 콘텐츠를 복원하는 원클릭 명령.
광범위한 적용 범위: 사용자 정의 가능한 QR 코드 콘텐츠 (결제 링크, 등록 페이지, 가이드 맵)를 통해 빠른 "화면-사람" 연결을 가능하게 합니다.

3. 쉬운 통합 및 낮은 작동 임계값

풍부한 통신 인터페이스: LAN 원격 관리를 위한 이더넷, 산업 현장 연결을 위한 RS485, 레거시 장치 도킹을 위한 RS232는 다양한 시스템 아키텍처에 적응합니다.
표준화된 프로토콜 제어: 모든 기능은 표준화된 명령을 통해 구현되며 복잡한 프로그래밍이 필요하지 않습니다. 기술 팀은 이를 신속하게 숙달하여 운영 및 유지 보수 비용을 절감할 수 있습니다.
플러그 앤 플레이 적응: 하드웨어 아키텍처를 수정하지 않고 기존 관리 시스템 (주차장, 쇼핑몰, 작업장)에 원활하게 연결됩니다.

4. 주변 장치 연결 및 안정적인 성능

강력한 릴레이 제어: 2개의 고부하 릴레이는 차단기, 조명 및 장비 전원 공급 장치를 연결하여 자동 시나리오 연결을 실현합니다 (예: QR 코드 스캔 후 액세스 제어 열기).
극한 환경 적응: -40°C ~ +85°C의 온도 범위에서 안정적으로 작동하며, 통신 포트에 대한 ESD 및 서지 보호 기능으로 열악한 산업 또는 실외 환경에 적합합니다.
안정적인 데이터 저장: 기본 디스플레이 콘텐츠, 음성 매개변수 등은 플래시 메모리에 저장되며 전원 차단 후에도 손실되지 않습니다.

5. 확장 가능한 부가 기능

고용량 음성 방송: 최대 256개의 음성 파일을 저장하고 순차 또는 즉시 재생을 지원하여 환영 메시지, 안전 경고 및 작업 확인을 제공합니다.
현장 기능 업그레이드: 현장 음성 파일 업데이트 및 LED 인터페이스 확장 (최대 4개의 HUB12 인터페이스)을 지원하여 메인 장치를 교체하지 않고 동적 시나리오 요구에 적응합니다.

적용 시나리오

상업 단지: 층별 내비게이션, 브랜드 프로모션 및 실시간 시간을 위한 4라인 디스플레이; 쿠폰 또는 멤버십 등록으로 연결되는 3라인 QR 코드; 다국어 지원으로 국제 고객을 수용합니다.
스마트 주차장: 전체 화면 주차 요금 지불 QR 코드, 실시간 주차 가능 여부 표시; 결제 후 자동으로 차단기를 열기 위한 릴레이 제어; "결제 성공"을 확인하는 음성 방송.
명승지 및 공원: 다국어 안전 지침 및 관광 가이드를 위한 3라인 QR 코드 (4라인: "자세한 경로를 얻으려면 코드를 스캔하세요"); 실시간 시간 오버레이는 관광객이 일정을 계획하는 데 도움이 됩니다.
산업 작업장: 생산 데이터, 안전 공지 및 교대 정보를 위한 4라인 디스플레이; 다국어 지원으로 다양한 직원 팀에 적응; IO 인터페이스는 장비 이상을 감지하고 음성 경보를 트리거합니다.
대중교통 허브: 다국어 일정, 방향 안내 및 실시간 시간; QR 코드는 티켓 구매 페이지 또는 경로 문의로 연결됩니다. 이더넷/MQTT를 통한 원격 콘텐츠 업데이트.
소매점: 제품 프로모션, 할인 정보 및 실시간 시간 표시; QR 코드는 온라인 상점 또는 멤버십 등록으로 연결됩니다. 음성 방송은 고객의 관심을 끕니다.
