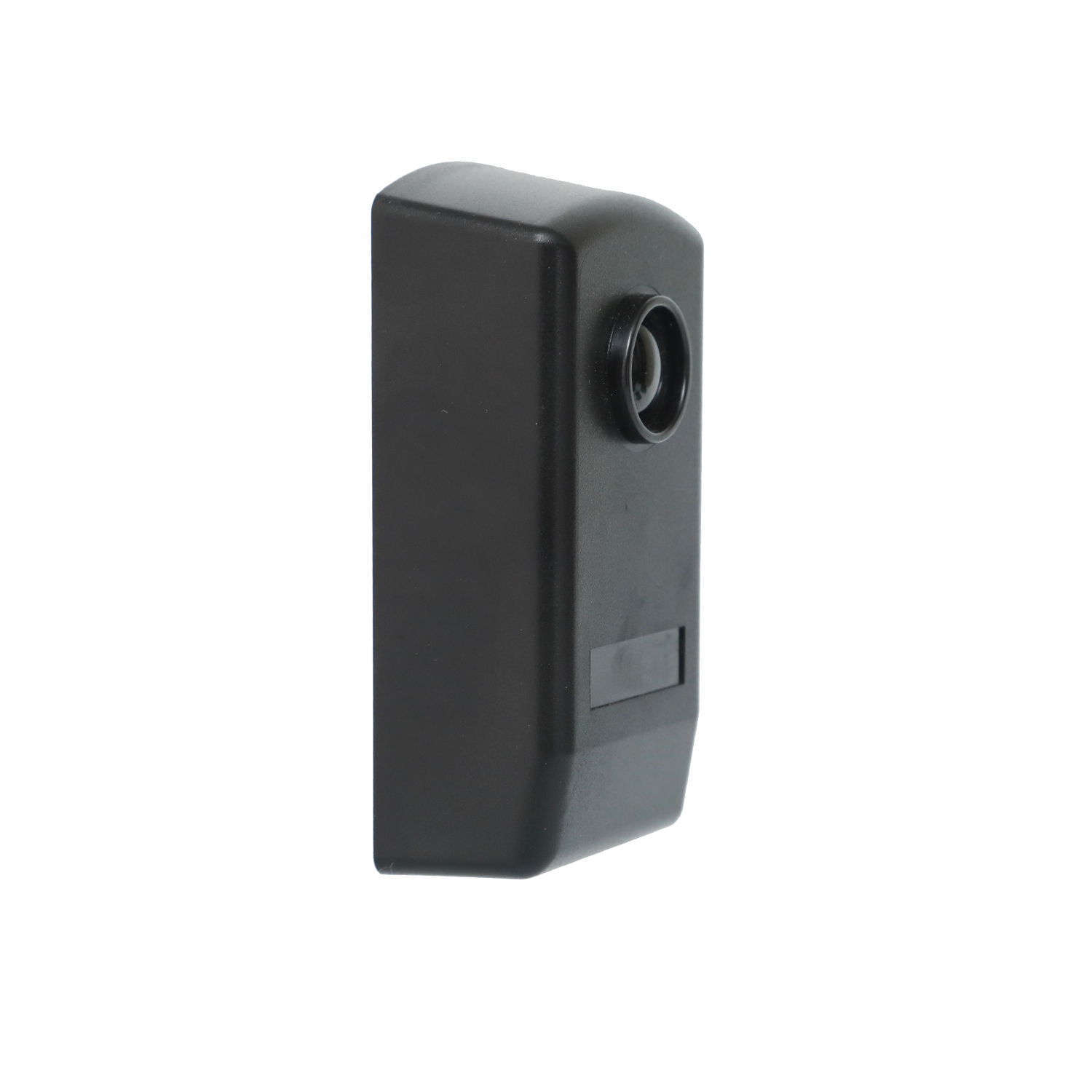

게이트 및 도어 안전 감지를 위한 실외 적외선 광전관 IR-20

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	IR-20
문서	JUTAI Wired Photocell IR-20...20.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,MoneyGram,Alipay
공급 능력	한 달에 1000 조각

무료샘플과 쿠폰을 위해 나와 연락하세요.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

제품 상세 정보

IP 등급	IP65	감지 범위	30m
유형	열광한	Hs 코드	8531901000
패키지 크기	12.00cm * 11.70cm * 4.30cm	패키지 총중량	0.25KG
강조하다	실외 IR 적외선 광전관 , IR-20 적외선 광전관 , 게이트 도어 적외선 광전관

메시지를 남겨주세요

제품 설명

실외 적외선 광전지 IR-20 – 게이트, 도어 및 자동화를 위한 프리미엄 안전 감지

JUTAI IR-20 시리즈 적외선 광전지(IR 센서, 빔 센서 또는 적외선 센서라고도 함)는 안전이 중요한 자동화 시나리오를 위해 설계된 전문가급 투과형 감지 솔루션입니다. 일치하는 송신기(TX)와 수신기(RX)로 구성되어 보이지 않는 정밀한 적외선 빔을 생성하여 장애물을 감지하고 함정을 방지하며 보안을 강화합니다. 20미터의 감지 범위, 산업 등급 내구성 및 유연한 통합 기능을 갖춘 이 제품은 전 세계 자동문, 산업용 게이트, 차고 문 및 경계 보안 시스템에 대한 신뢰할 수 있는 선택입니다.

제품개요

간단하면서도 안정적인 투과형 원리로 작동하는 IR-20 시리즈는 TX에서 RX로 집중된 적외선 빔을 방출하는 방식으로 작동합니다. 물체(사람, 차량 또는 장애물)가 빔을 방해하면 RX의 내부 릴레이가 즉시 트리거되어 제어 시스템에 신호를 보내 문 닫힘을 중지하고 경보를 활성화하거나 기계를 일시 중지합니다.

UV 방지 엔지니어링 플라스틱과 고무 케이스로 제작된 센서 쌍은 혹독한 실외 조건, 먼지 및 온도 변화를 견뎌냅니다. 트래픽이 많은 환경이나 신뢰성이 타협할 수 없는 중요한 안전 환경에서 지속적인 작업을 수행하도록 제작되었습니다.

핵심 기능 및 장점

1. 산업 등급의 내구성 및 내후성

IP55 보호 등급: 먼지 유입과 물분사를 효과적으로 차단하여 추가 차폐 없이 직접 옥외 설치가 가능합니다.
폭넓은 전압 호환성: 12-24V AC/DC(무극성)에서 작동하며 도어, 게이트 및 자동화 시스템용 일반 전원 공급 장치와 원활하게 통합됩니다.
극한의 온도 적응: -10°C ~ +60°C에서 안정적으로 작동하며 대부분의 기후와 실내외 작업 조건에 적응합니다.

2. 안정적인 감지 및 간섭 방지

20미터 장거리 감지: 표준 및 넓은 개구부(예: 산업용 게이트, 대형 슬라이딩 도어)에 안정적이고 집중된 빔을 제공합니다.
반환경 간섭: 최적화된 적외선 빔 설계로 주변광, 비, 먼지 등으로 인한 잘못된 트리거를 최소화하여 정확한 감지를 보장합니다.
직관적인 상태 표시기: RX에는 빠른 정렬과 실시간 상태 확인을 위한 빨간색 LED(정상 작동 중에는 꺼짐, 빔이 차단되면 켜짐)가 있습니다.

3. 간편한 통합 및 설치

다양한 릴레이 출력: COM(Common), NC(Normally Closed) 및 NO(Normal Open) 단자가 있는 SPDT(Single Pole Double Throw) 릴레이는 모든 도어 컨트롤러, PLC 또는 경보 시스템과 호환됩니다.
이중 장착 옵션: 다양한 설치 시나리오에 맞게 벽 장착(3x 5mm 드릴 구멍) 및 금속 표면 장착(3x 3mm 셀프 태핑 나사)을 지원합니다.
단순화된 정렬: 컴팩트한 디자인과 명확한 시각적 피드백으로 정렬이 간편해집니다. 설정에 전문적인 기술이 필요하지 않습니다.

4. 안전 중심 설계

함정 보호: 자동 도어/게이트 시스템의 안전 요구 사항을 충족하며, 장애물 감지 시 폐쇄를 중지하여 사고를 방지합니다.
안정적인 연속 운전: 산업용 등급 구성 요소는 고주파수 사용 시나리오(예: 쇼핑몰, 산업 작업장)에서 장기적인 신뢰성을 보장합니다.

기술 사양

매개변수	사양
모델	IR-20M
탐지 원리	투과형(송신기 + 수신기 쌍)
최대. 감지 범위	20미터(실내/실외)
전원공급장치	12-24V AC/DC(무극성)
TX 최대 작동 전류	25mA 이하
RX 최대 작동 전류	≤ 35mA
출력 유형	1 전환 릴레이(SPDT)
릴레이 접점 등급	최대. 500mA @ 48V AC/DC
진입 보호	IP55
작동 온도	-10°C ~ +60°C
하우징 재질	고무 케이스가 포함된 엔지니어링 플라스틱
수신기 표시기	적색 LED (빔 차광 시 점등)
터미널 구성	송신: 1-2(전원); RX: 1-3(전원), 4(COM), 5(NC), 6(NO)

일반적인 응용 분야

자동문 안전: 쇼핑몰, 병원, 공항 등의 미닫이문, 회전문, 고속 롤업 도어에 사용되어 사람이나 물건이 끼는 것을 방지합니다.
게이트 및 차고 자동화: 산업용 게이트, 차고 문 및 주차 장벽 - 폐쇄 중 충돌을 방지하기 위해 차량이나 장애물을 감지합니다.
경계 보안: 건물 경계, 창문 또는 울타리를 위한 보이지 않는 적외선 울타리 - 빔이 침해되면 침입자 경보를 트리거합니다.
산업기계: 자재 취급 장비, 자동화 생산 라인 및 컨베이어 시스템을 위한 안전 인터록 또는 존재 감지.
상업 및 공공 장소: 사무실 건물, 기차역, 유통단지 등의 자동출입구를 안전하게 운영합니다.

설치 및 배선 가이드

TX와 RX를 서로 마주보게 장착하여 시야가 확보되도록 합니다(쌍 사이에 장애물이 없음).
전원 공급 장치(12-24V AC/DC)를 TX 터미널 1 및 2와 RX 터미널 1, 2 또는 3(다른 전압 适配의 경우)에 연결합니다.
RX 릴레이 터미널(4=COM, 5=NC, 6=NO)을 도어 컨트롤러, PLC 또는 경보 시스템에 연결합니다.
RX의 빨간색 LED가 꺼질 때까지(안정적인 빔 연결을 나타냄) TX와 RX를 정렬합니다.
제공된 나사로 전면 패널을 고정한 다음 빔을 차단하여 테스트하여 RX LED가 켜지고 릴레이 상태가 변경되는지 확인합니다.

JUTAI IR-20 적외선 광전지를 선택하는 이유는 무엇입니까?

입증된 산업 신뢰성: 까다로운 접근 제어 및 안전 시나리오에서 지속적인 임무를 수행하도록 제작되어 유지 관리 빈도가 줄어듭니다.
글로벌 호환성: 유연한 전압 입력 및 범용 릴레이 출력은 전 세계 자동화 시스템 및 전력 표준에 적합합니다.
사용자 친화적인 디자인: 단순화된 설치, 직관적인 정렬 및 명확한 문서화로 배포 비용이 절감됩니다.
신뢰할 수 있는 브랜드 지원: Shenzhen JUTAI Comm Co., Ltd.에서 전문적인 기술 지원과 내구성이 뛰어나고 품질이 보장된 구성 요소를 사용하여 개발했습니다.

JUTAI IR-20 광전지의 신뢰할 수 있는 감지 기능으로 안전 및 자동화 시스템을 업그레이드하세요. 사양, 가격, 기술 지원에 대해서는 당사에 문의하세요.
