IP55 등급 적외선 레이스 센서 야외 보안 및 자동화

원래 장소 중국
브랜드 이름 JUTAI
인증 CE
모델 번호 IR-20
문서 JUTAI Wired Photocell IR-20...20.pdf
최소 주문 수량 1
가격 negotiable
포장 세부 사항 만화
배달 시간 5-8 근무일
지불 조건 T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,MoneyGram,Alipay
공급 능력 한 달에 1000 조각

무료샘플과 쿠폰을 위해 나와 연락하세요.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
IP 등급 IP65 감지 범위 30m
유형 열광한 Hs 코드 8531901000
패키지 크기 12.00cm * 11.70cm * 4.30cm 패키지 총중량 0.25KG
강조하다

IP55 적외선 빔 센서

,

외부 보안 자동화 적외선 빔 센서

,

외부 보안 적외선 빔 센서

메시지를 남겨주세요
제품 설명

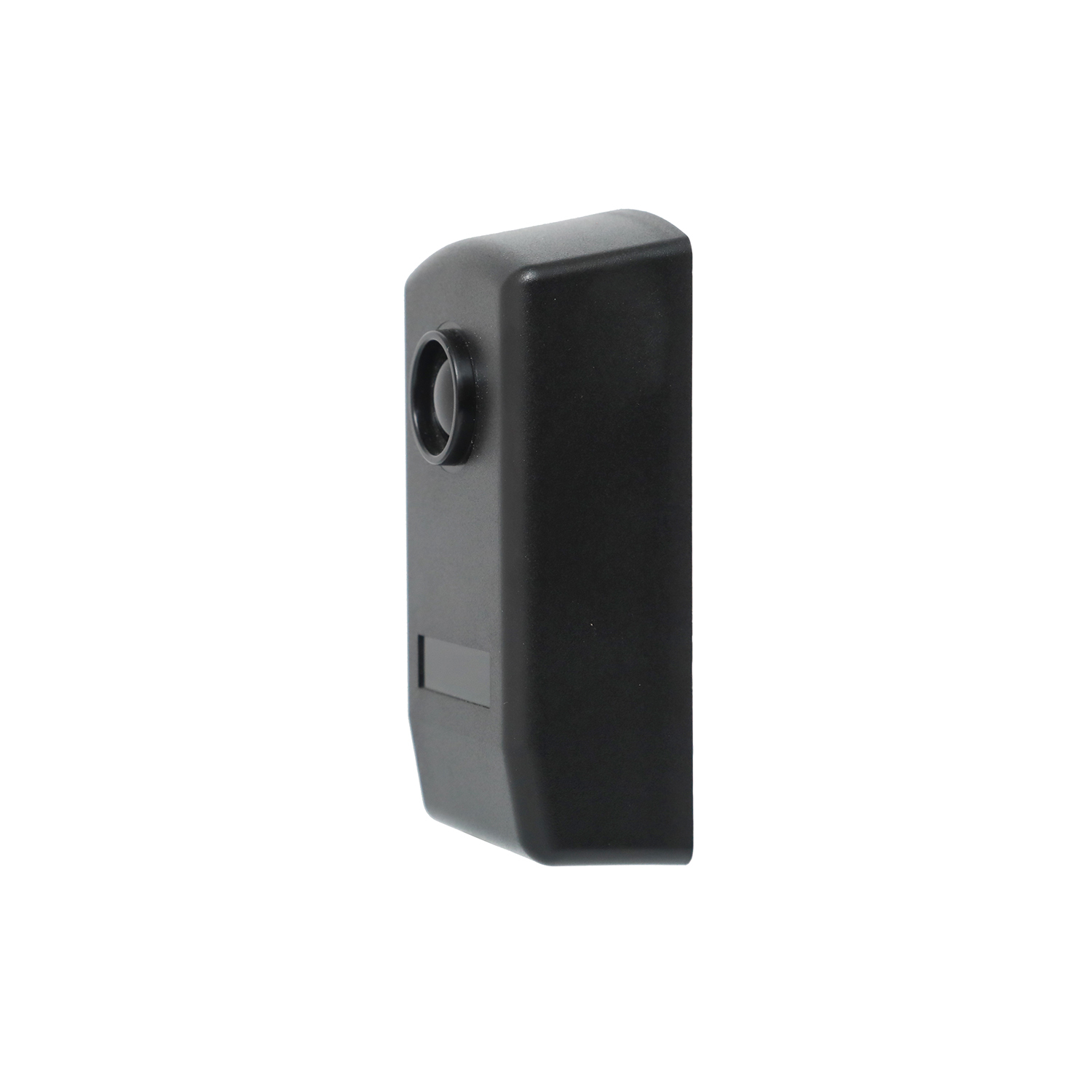

IP55 등급 적외선 레이스 센서 야외 보안 및 자동화 0

야외 보안 및 자동화를 위한 IP55 등급 적외선 빔 센서


JUTAI IR-20M 적외선 빔 센서(IR 센서, 광전관 또는 관통형 빔 센서라고도 함)는 야외 보안 및 자동화 시나리오를 위해 설계된 산업 등급 감지 솔루션입니다. IP55 방진 방수 등급을 갖추고 있어 먼지와 물 분사에 탁월한 저항력을 발휘하며, 혹독한 야외 환경에서도 안정적인 성능을 제공합니다. 송신기(TX)와 수신기(RX)로 구성된 이 센서는 보이지 않는 20미터 감지 빔을 생성하여 전 세계 게이트, 문, 주변 보안 및 산업 기계의 중요한 안전 장벽 역할을 합니다.

제품 개요


단순하면서도 견고한 관통형 빔 원리로 작동하는 IR-20M은 TX에서 RX로 집중된 적외선 빔을 방출하여 작동합니다. 빔이 물체(사람, 차량 또는 장애물)에 의해 차단되면 RX의 내부 릴레이가 즉시 트리거되어 문 닫기를 중지하거나, 경보를 활성화하거나, 자동화된 장비를 일시 중지하는 신호를 보냅니다.

내구성이 뛰어난 엔지니어링 플라스틱과 고무 처리된 케이스로 제작된 이 센서 쌍은 UV 방사선, 온도 변동 및 야외 파편을 견딜 수 있습니다. 24시간 연중무휴로 설계되어 신뢰성을 타협할 수 없는 교통량이 많은 또는 보안이 중요한 야외 응용 분야에 이상적입니다.

핵심 기능 및 장점


1. IP55 방수 및 내구성 설계


  • IP55 보호: 먼지 유입을 효과적으로 차단하고 저압 물 분사(모든 방향에서)에 저항하여 추가 인클로저 없이 직접 야외 설치가 가능합니다.
  • UV 및 부식 저항: 고무 처리된 UV 저항성 케이스는 햇빛과 혹독한 날씨로 인한 열화를 방지하여 야외 환경에서 수명을 연장합니다.
  • 광범위한 온도 적응: -10°C ~ +60°C에서 안정적으로 작동하여 대부분의 기후(추운 겨울부터 더운 여름까지)에 적응합니다.

2. 안정적인 장거리 감지


  • 20미터 감지 범위: 넓은 개구부(예: 산업용 게이트, 주차 차단기) 및 주변 보안 울타리에 안정적이고 집중된 빔을 제공합니다.
  • 간섭 방지 성능: 최적화된 적외선 빔 설계는 주변광, 비 또는 먼지로 인한 오작동을 최소화하여 정확한 감지를 보장합니다.
  • 직관적인 상태 피드백: RX는 정상 작동(빔이 방해받지 않음) 시 꺼지고 빔이 차단될 때 켜지는 빨간색 LED 표시등을 특징으로 하여 빠른 정렬 및 실시간 상태 확인을 제공합니다.

3. 유연한 통합 및 쉬운 설치


  • 범용 전원 호환성: 12-24V AC/DC(비극성) 전원 공급 장치와 작동하여 일반적인 도어 컨트롤러, PLC 및 경보 시스템과 원활하게 통합됩니다.
  • 다용도 릴레이 출력: 범용 호환성을 위해 COM(공통, 단자 4), NC(정상 폐쇄, 단자 5) 및 NO(정상 개방, 단자 6) 단자가 있는 SPDT(단극 쌍투) 릴레이.
  • 듀얼 장착 옵션: 벽 장착(나사 앵커가 있는 3x 5mm 드릴 구멍) 및 금속 표면 장착(3x 3mm 셀프 태핑 나사)을 지원하여 다양한 야외 설치 시나리오에 적응합니다.
  • 간소화된 배선: 명확한 단자 라벨링(TX: 전원용 1-2; RX: 전원용 1-3, 릴레이 출력용 4-6)은 설치 오류를 줄입니다.

4. 안전 중심 및 산업 등급 성능


  • 갇힘 방지: 자동문, 게이트 및 차단기에 대한 안전 요구 사항을 충족하여 사람/물체의 충돌 또는 갇힘을 방지합니다.
  • 강력한 전기 사양: TX 최대 작동 전류 ≤25mA, RX 최대 작동 전류 ≤35mA, 릴레이 접점 정격 최대 500mA @ 48V AC/DC - 산업 자동화 부하에 적합합니다.

기술 사양


매개변수 사양
모델 IR-20M
감지 원리 관통형 빔(송신기 + 수신기 쌍)
최대 감지 범위 20미터(실내/실외)
전원 공급 장치 12-24V AC/DC(비극성)
TX 최대 작동 전류 ≤ 25mA
RX 최대 작동 전류 ≤ 35mA
출력 유형 1 전환 릴레이(SPDT)
릴레이 접점 정격 최대 500mA @ 48V AC/DC
침투 보호 IP55
작동 온도 -10°C ~ +60°C
하우징 재질 고무 케이스가 있는 엔지니어링 플라스틱
수신기 표시기 빨간색 LED(빔이 차단될 때 켜짐)
단자 구성 TX: 1-2(전원); RX: 1-3(전원), 4(COM), 5(NC), 6(NO)
장착 구멍 벽: 3x 5mm; 금속: 3x 3mm
치수(약) 90.63mm × 44.90mm × 30.00mm

일반적인 응용 분야


  • 야외 게이트 및 차고 자동화: 산업용 게이트, 주차 차단기 및 차고 문 - 닫는 동안 충돌을 방지하기 위해 차량/장애물을 감지합니다.
  • 주변 보안: 재산 경계, 공장 벽 또는 주거용 울타리에 대한 보이지 않는 적외선 울타리 - 빔이 끊어지면 침입자 경보를 트리거합니다.
  • 자동문 안전: 쇼핑몰, 병원 또는 산업 시설의 야외 슬라이딩 도어, 스윙 도어 또는 고속 롤업 도어 - 갇힘 방지.
  • 산업 기계 안전: 야외 자재 취급 장비, 컨베이어 시스템 또는 건설 기계 - 존재 감지를 위한 안전 인터록 역할을 합니다.
  • 상업 및 공공 장소: 주차장, 기차역 및 사무실 건물 입구 - 자동화된 출입 시스템의 안전한 작동을 보장합니다.

설치 및 배선 가이드


  1. 장착 준비: TX와 RX 사이에 시야가 확보된 위치를 선택합니다. 벽의 경우 3x 5mm 구멍을 뚫고 나사 앵커를 설치하고, 금속 표면의 경우 셀프 태핑 나사를 위한 3x 3mm 구멍을 뚫습니다.
  2. 배선 연결:
    • 12-24V AC/DC 전원을 TX 단자 1 & 2에 연결합니다.
    • RX 단자 1, 2 또는 3에 전원을 연결합니다(전압 일치).
    • RX 단자 4(COM), 5(NC), 6(NO)를 컨트롤러, PLC 또는 경보 시스템에 연결합니다.

  3. 정렬: RX의 빨간색 LED가 꺼질 때까지 TX 및 RX 위치를 조정합니다(안정적인 빔 연결을 나타냄).
  4. 최종 설정: 제공된 나사로 전면 패널을 고정합니다. 빔을 차단하여 테스트 - RX LED가 켜지고 릴레이가 올바르게 트리거되는지 확인합니다.

JUTAI IR-20M 적외선 빔 센서를 선택해야 하는 이유?


  • IP55 야외 신뢰성: 먼지, 비 및 극한의 온도를 견딜 수 있도록 제작 - 보호되지 않은 야외 환경에 이상적입니다.
  • 산업 등급 내구성: 고품질 구성 요소와 견고한 케이스는 최소한의 유지 관리로 장기간 성능을 보장합니다.
  • 범용 호환성: 유연한 전원 입력 및 릴레이 출력은 기존 보안 및 자동화 시스템과 원활하게 통합됩니다.
  • 사용자 친화적인 설치: 명확한 라벨링, 듀얼 장착 옵션 및 직관적인 LED 피드백은 설정 시간과 오류를 줄입니다.
  • 신뢰할 수 있는 브랜드 보증: 보안 및 자동화 구성 요소의 전문 공급업체인 Shenzhen JUTAI Comm Co., Ltd.에서 개발했습니다.

방수, 신뢰할 수 있는 JUTAI IR-20M 적외선 빔 센서로 야외 보안 및 자동화 시스템을 업그레이드하십시오. 사양, 가격 및 기술 지원을 받으려면 당사에 문의하십시오.
