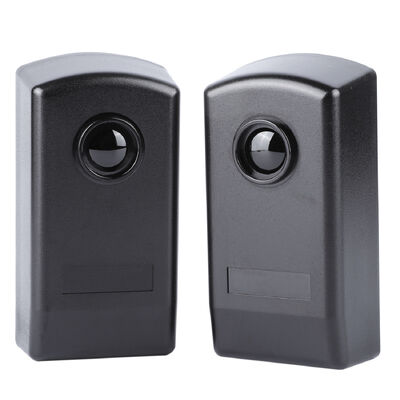

패키지 총 중량 0.25kg, 20M 범위를 특징으로 하는 단일 빔 광전 센서, 자동문에 이상적, IP65 등급, 내구성

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	IR-20
문서	JUTAI Wired Photocell IR-20...20.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,,Alipay
공급 능력	한 달에 1000 조각

제품 상세 정보

IP 등급	IP65	감지 범위	30m
유형	열광한	HS코드	8531901000
패키지 크기	12.00cm * 11.70cm * 4.30cm	패키지 총중량	0.25KG
강조하다	20M 범위 자동문 광전 센서 , 20M IP65 자동문 광전 센서 , IP65 자동문 광전 센서

메시지를 남겨주세요

제품 설명

20M 범위 자동문용 단일 빔 포토셀 센서

JUTAI IR-20M 단일 빔 포토셀 센서는 자동문 시스템 및 안전이 중요한 자동화 시나리오를 위해 특별히 설계된 전문가 등급의 적외선 감지 솔루션입니다. 송신기(TX)와 수신기(RX)를 쌍으로 하는 투과 빔 센서로서, 20미터 감지 범위의 보이지 않는 정밀한 적외선 빔을 생성하여 걸림을 방지하고 작동 안전성을 향상시키는 안정적인 장애물 감지를 제공합니다. IP55 방수 등급, 넓은 전압 호환성 및 산업 등급의 내구성을 갖추고 있어 전 세계 자동 슬라이딩 도어, 스윙 도어, 고속 롤업 도어 및 출입 통제 시스템에 신뢰할 수 있는 선택입니다.

제품 개요

간단한 투과 빔 원리로 작동하는 IR-20M 센서는 TX에서 RX로 집중된 적외선 빔을 방출하여 작동합니다. 사람, 차량 또는 장애물 등 어떤 물체가 빔을 차단하면 RX의 내부 릴레이가 즉시 트리거되어 자동문 컨트롤러에 신호를 보내 닫힘을 중지하거나 방향을 반대로 하거나 작동을 일시 중지합니다.

UV 방지 엔지니어링 플라스틱과 고무 코팅으로 제작된 이 센서 쌍은 실외 환경, 먼지 및 온도 변화에 견딜 수 있도록 제작되었습니다. 신뢰성과 안전성이 필수적인 고트래픽 상업, 산업 및 공공 환경에서 24시간 연중무휴 연속 작동하도록 설계되었습니다.

핵심 기능 및 장점

방수 및 내구성 있는 구조

IP55 방진 방수 등급: 먼지 유입 및 모든 방향에서의 저압수 분사를 효과적으로 방지하여 추가적인 차폐 없이 실내/실외 직접 설치가 가능합니다.
넓은 전압 호환성: 12-24V AC/DC(비극성)에서 작동하여 표준 자동문 전원 공급 장치 및 제어 시스템과 원활하게 통합됩니다.
온도 내성:-10°C ~ +60°C에서 안정적으로 작동하여 다양한 기후 및 작업 조건에 적응합니다.

안정적인 20미터 감지

장거리 성능: 최대 20미터 범위의 안정적이고 집중된 적외선 빔을 제공하여 넓은 도어 개구부 및 대형 출입 구역에 적합합니다.
간섭 방지 설계: 최적화된 광학 기술은 주변광, 비 또는 먼지로 인한 오작동을 최소화하여 복잡한 환경에서 정확한 감지를 보장합니다.
직관적인 상태 표시기: RX에는 빨간색 LED가 있습니다. 빔이 방해받지 않을 때(정상 작동) 꺼지고 차단되면 켜져 신속한 정렬 및 실시간 상태 확인이 가능합니다.

쉬운 설치 및 범용 통합

이중 장착 옵션: 벽 장착(나사 앵커가 있는 3x 5mm 드릴 구멍) 및 금속 표면 장착(3x 3mm 셀프 태핑 나사)을 지원하여 다양한 설치 시나리오에 적응합니다.
다목적 릴레이 출력: SPDT(단극 쌍투) 릴레이로 COM(단자 4), 상시 폐쇄(NC, 단자 5) 및 상시 개방(NO, 단자 6) 단자를 갖추고 있어 모든 자동문 컨트롤러, PLC 또는 경보 시스템과 호환됩니다.
간소화된 배선: 명확한 단자 라벨링(TX: 전원용 1-2; RX: 전원용 1-3, 릴레이 출력용 4-6)은 설치 오류를 줄이고 설정 시간을 절약합니다.

자동문을 위한 안전 중심 설계

걸림 방지: 자동문에 대한 중요한 안전 요구 사항을 충족하여 사람, 애완동물 또는 물체의 충돌 및 걸림을 방지합니다.
산업 등급 신뢰성: 고품질 부품 및 견고한 케이스는 고주파 사용 시나리오(예: 쇼핑몰, 공항, 병원)에서 장기적인 성능을 보장합니다.

기술 사양

매개변수	사양
모델	IR-20M
감지 원리	단일 빔 투과 빔(송신기 + 수신기 쌍)
최대 감지 범위	20미터(실내/실외)
전원 공급 장치	12-24V AC/DC(비극성)
최대 TX 작동 전류	≤ 25mA
최대 RX 작동 전류	≤ 35mA
출력 유형	1 전환 릴레이(SPDT)
릴레이 접점 정격	최대 500mA @ 48V AC/DC
방진 방수 등급	IP55
작동 온도 범위	-10°C ~ +60°C
하우징 재질	고무 코팅 엔지니어링 플라스틱
수신기 표시기	빨간색 LED(빔 차단 시 켜짐)
단자 구성	TX: 1-2(전원); RX: 1-3(전원), 4(COM), 5(NC), 6(NO)
장착 구멍 사양	벽: 3x 5mm; 금속: 3x 3mm
치수(L×W×H)	90.63mm × 44.90mm × 30.00mm

일반적인 응용 분야

자동 슬라이딩 도어: 쇼핑몰, 사무실 건물, 공항 및 병원 - 닫힘 시 걸림 방지.
스윙 도어 및 롤업 도어: 산업 시설, 창고 및 소매점 - 충돌 방지를 위한 장애물 감지.
차고 문 및 주차 차단기: 주거 및 상업용 주차 구역 - 차량 또는 보행자가 있을 때 안전한 작동 보장.
출입 통제 시스템: 출입구, 게이트 및 제한 구역의 경계 보안 - 빔이 침범될 때 경보 또는 출입 거부 트리거.
공공 건물 출입구: 기차역, 병원 및 학교 - 고트래픽 자동문 시스템의 안전성 향상.

설치 및 배선 가이드

장착 준비: TX와 RX 사이에 명확한 시야가 확보되는 위치를 선택합니다. 벽의 경우 3x 5mm 구멍을 뚫고 나사 앵커를 설치합니다. 금속 표면의 경우 셀프 태핑 나사를 위해 3x 3mm 구멍을 뚫습니다.
배선 연결:
- TX 단자 1과 2에 12-24V AC/DC 전원을 연결합니다.
- 동일한 전원 공급 장치를 RX 단자 1, 2 또는 3(전압 일치)에 연결합니다.
- RX 단자 4(COM), 5(NC) 및 6(NO)을 자동문 컨트롤러 또는 경보 시스템에 연결합니다.
정렬: RX의 빨간색 LED가 꺼져 안정적인 빔 연결을 나타낼 때까지 TX와 RX의 위치를 조정합니다.
최종 테스트: 제공된 나사로 전면 패널을 고정합니다. 빔을 차단하여 테스트합니다. RX LED가 켜지고 도어 컨트롤러가 올바르게 응답하는지(정지 또는 반전) 확인합니다.

JUTAI IR-20M 단일 빔 포토셀 센서를 선택해야 하는 이유

자동문에 맞춤 설계: 최적화된 설계는 자동문 시스템의 특정 안전 및 성능 요구 사항을 충족합니다.
입증된 신뢰성: 산업 등급 부품 및 방수 구조는 까다로운 환경에서 일관된 작동을 보장합니다.
범용 호환성: 모든 주요 자동문 컨트롤러 및 전원 공급 장치와 작동하여 통합 복잡성을 줄입니다.
비용 효율적인 안전: 경쟁력 있는 가격으로 고품질 성능을 제공하여 전체 시스템 비용을 절감합니다.
신뢰할 수 있는 브랜드 지원: Shenzhen JUTAI Comm Co., Ltd.에서 개발한 전문 보안 및 자동화 부품 제공업체로 글로벌 기술 지원을 제공합니다.
