슬라이딩 도어, 차고 문 및 게이트용 적외선 안전 센서

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	IR-20
문서	JUTAI Wired Photocell IR-20...20.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,MoneyGram,Alipay
공급 능력	한 달에 1000 조각

무료샘플과 쿠폰을 위해 나와 연락하세요.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

제품 상세 정보

IP 등급	IP65	감지 범위	30m
유형	열광한	Hs 코드	8531901000
패키지 크기	12.00cm * 11.70cm * 4.30cm	패키지 총중량	0.25KG
강조하다	차고 문 적외선 안전 센서 , 게이트 적외선 안전 센서 , 슬라이딩 도어 적외선 안전 센서

메시지를 남겨주세요

제품 설명

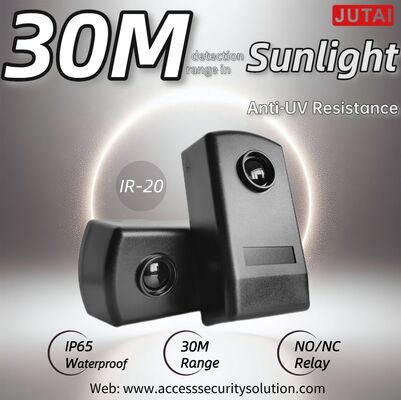

슬라이딩 도어, 차고 도어 및 게이트용 적외선 안전 센서

JUTAI IR-20 적외선 안전 센서 (외선 광전자, 빔 센서,또는 IR 센서) 는 슬라이딩 도어의 안전성을 향상시키기 위해 설계된 전문 수준의 직선 감지 솔루션입니다., 차고 문 및 산업/상업용 문. 일치 된 송신기 (TX) 와 수신기 (RX) 를 구성하여 장애물을 안정적으로 감지하는 보이지 않는 30 미터 적외선 빔을 만듭니다.함락을 방지하는 방법IP55 기상 방지 등급, 광전압 호환성, 산업용 내구성 등으로 주택, 상업용,그리고 산업용 접근 통제 시스템.

제품 개요

단순하지만 견고한 투광선 원리에 따라 작동하는 IR-20 센서는 TX에서 RX로 집중된 적외선선을 방출합니다.애완동물, 또는 잔해 RX의 내부 릴레는 즉시 작동하여 문을 / 게이트 컨트롤러에 문을 닫는 것을 중단하거나 방향을 되돌리거나 작업을 중지하도록 신호를 보내줍니다.

자외선 내성 공학 플라스틱과 고무 된 케이스로 구성 된 센서 짝은 외부 요소 (먼지, 비, 햇빛) 과 온도 변동에 견딜 수 있습니다.24시간, 7일, 7일 연속적으로 교통량이 많은 곳이나 안전성이 중요한 곳에서도 작동하도록 설계되었습니다., 안전이 위태롭게 될 수 없는 곳에서 신뢰할 수 있는 성능을 보장합니다.

주요 특징 및 장점

1날씨에 견고하고 내구성 있는 디자인

IP55 침입 보호: 먼지 침입과 모든 방향에서 낮은 압력 물 제트를 효과적으로 저항하여 추가 보호 장치없이 직접 실내 / 야외 설치를 가능하게합니다.
광전압 호환성: 12-24V AC/DC (극화되지 않은) 에서 작동하며, 표준 문/문 전원 공급 및 제어 시스템과 원활하게 통합됩니다.
온도 저항성: -10°C에서 +60°C까지 안정적으로 작동하며 다양한 기후 (냉면부터 뜨거운 여름까지) 및 작업 조건에 적응합니다.

2신뢰성 있는 30미터 탐지

장거리 공연: 최대 30m의 안정적이고 집중된 적외선 빔을 제공하며 넓은 문 / 게이트 개척 및 큰 액세스 영역에 적합합니다.
반 간섭 기술: 최적화된 광학 설계는 주변 빛, 비 또는 먼지로 인해 발생하는 잘못된 트리거를 최소화하여 복잡한 환경에서 정확한 검출을 보장합니다.
직관적인 상태 표시기: RX는 빔이 방해받지 않을 때 빨간색 LED를 켜고 (정상적인 작동) 중단되면 켜고 빠른 정렬 및 실시간 상태 확인을 위해 표시됩니다.

3쉽게 설치 & 보편적 통합

이중 장착 옵션: 벽에 장착 (3x 5mm 굴착 구멍과 나사 앵커) 및 금속 표면 장착 (3x 3mm 자기 탭 나사), 다양한 설치 시나리오에 적응 지원.
다재다능한 릴레이 출력: SPDT (Single Pole Double Throw) 릴레이와 함께 일반 (COM, 터미널 4), 일반적으로 닫힌 (NC, 터미널 5) 및 일반적으로 열린 (NO, 터미널 6) 터미널, 모든 문 / 게이트 컨트롤러, PLC와 호환또는 경보 시스템.
단순화 된 배선: 명확한 단말기 표기 (TX: 전력 1-2; RX: 전력 1-3, 릴레이 출력 4-6) 는 설치 오류를 줄이고 설치 시간을 절약합니다.

4. 안전 중심의 문 & 게이트

함정 에 빠지는 것 을 방지 하는 방법: 자동 문 및 게이트에 대한 중요한 안전 요구 사항을 충족합니다. 충돌 및 사람, 애완 동물 또는 물건의 함락을 방지합니다.
산업용 신뢰성: 고품질의 부품과 견고한 껍질은 고 빈도 사용 시나리오 (예를 들어 쇼핑몰, 창고, 주거 단지) 에서 장기적인 성능을 보장합니다.

기술 사양

매개 변수	사양
모델	IR-20
탐지 원칙	횡선선 (전달기 + 수신기 쌍)
최대 탐지 범위	30미터 (내용/외용)
전원 공급	12-24V AC/DC (극화되지 않은)
최대 TX 작동 전류	≤ 25mA
최대 RX 작동 전류	≤ 35mA
출력 유형	1 전환 릴레이 (SPDT)
릴레이 접촉 등급	최대 500mA @ 48V AC/DC
침입 보호 등급	IP55
작동 온도 범위	-10°C ~ +60°C
주택 재료	고무 가재 를 가진 공학 플라스틱
수신기 표시기	빨간색 LED (광선 단절 시 켜집니다)
터미널 구성	TX: 1-2 (전력); RX: 1-3 (전력), 4 (COM), 5 (NC), 6 (NO)
장착 구멍 사양	벽: 3x5mm; 금속: 3x3mm
크기 (L × W × H)	900.63mm × 44.90mm × 30.00mm

전형적 사용법

슬라이딩 도어: 쇼핑몰, 사무실 건물, 공항 및 병원: 폐쇄 중 포획을 방지합니다.
차고 문: 주거용 및 상업용 주차장 차량, 보행자 또는 애완 동물이있을 때 안전한 운영을 보장합니다.
산업용/상업용 문: 창고, 공장 및 주거 단지 득점 장애물 게이트 폐쇄 도중 충돌을 피하기 위해.
접근 제어 시스템: 문, 게이트 및 제한 구역에 대한 주변 보안 빔이 침해되었을 때 경보 또는 접근 거부를 유발합니다.
공공 건물 입구: 기차역, 학교 및 소매센터에서 교통량이 많은 자동문/문 시스템을 위한 안전성 향상.

설치 및 배선 가이드

장착 준비: TX와 RX 사이를 명확하게 볼 수 있는 위치를 선택하십시오. 벽에 3x 5mm 구멍을 뚫고 나사 안커를 설치하십시오. 금속 표면에 3x 3mm 구멍을 뚫고 자율 탭 나사.
배선 연결:
- 12-24V AC/DC 전원을 TX 단말기 1과 2에 연결합니다.
- 같은 전원 공급원을 RX 단말기 1, 2 또는 3 (전압 일치) 에 연결합니다.
- RX 터미널 4 (COM), 5 (NC), 6 (NO) 를 문/문 컨트롤러 또는 경보 시스템에 연결합니다.
정렬: TX와 RX의 위치를 조정하여 RX의 빨간 LED가 꺼져 안정적인 빔 연결을 나타냅니다.
최종 시험: 제공 된 나사로 앞 패널을 고정하십시오. 빔을 중단하여 테스트하십시오. RX LED가 켜지고 문 / 게이트 제어 장치가 올바르게 반응하는지 확인하십시오.

왜 JUTAI IR-20 적외선 안전 센서를 선택합니까?

30 미터 범위 확장: 넓은 문 / 게이트 개척과 큰 액세스 영역에 이상적입니다. 표준 센서보다 더 광범위한 안전 구역을 커버합니다.
날씨 에 견딜 수 있는 신뢰성: IP55 보호 는 먼지, 비 및 극한 온도 에 저항 하는 야외 환경 에서 일관성 있는 성능을 보장 합니다.
보편적 호환성: 모든 주요 문 / 게이트 컨트롤러 및 전원 공급 장치와 작동하여 통합 복잡성을 줄입니다.
사용자 친화적 인 설치: 명확한 라벨링, 이중 장착 옵션 및 직관적인 LED 피드백은 기술자에게 설정을 단순화합니다.
신뢰성 있는 브랜드 보증: 전 세계 기술 지원을 가진 보안 및 자동화 부품 전문 공급업체인 Shenzhen JUTAI Comm Co., Ltd.가 개발했습니다.

장거리, 신뢰할 수 있는 JUTAI IR-20 적외선 안전 센서로 문과 게이트 보안을 업그레이드하십시오. 자세한 사양, 가격 및 기술 지원을 위해 저희에게 연락하십시오.
