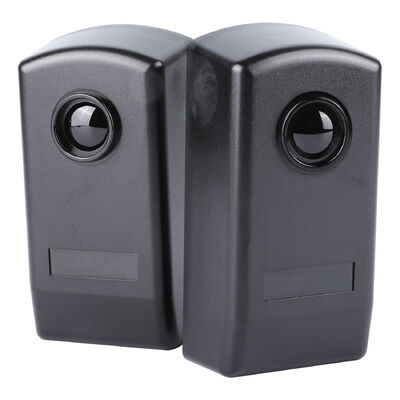

IP65 등급 12-24V AC DC 적외선 광전 센서, 산업 및 상업 보안 설치에 적합하여 작동 보장

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	IR-20
문서	JUTAI Wired Photocell IR-20...20.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,MoneyGram,Alipay
공급 능력	한 달에 1000 조각

무료샘플과 쿠폰을 위해 나와 연락하세요.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

제품 상세 정보

IP 등급	IP65	감지 범위	30m
유형	열광한	Hs 코드	8531901000
패키지 크기	12.00cm * 11.70cm * 4.30cm	패키지 총중량	0.25KG
강조하다	AC DC 산업용 광전 센서 , 상업용 광전 센서 , IP65 상업용 광전 센서

메시지를 남겨주세요

제품 설명

12-24V AC/DC 산업용 및 상업용 적외선 광전지 - 안정적인 주변 보안 및 안전 감지

JUTAI IR-20 적외선 광전지(IR 빔 센서, 투과형 센서 또는 안전 광전지라고도 함)는 산업 및 상업용 보안 시나리오를 위해 설계된 견고한 산업 등급 감지 솔루션입니다. 다용도 12~24V AC/DC 전원 공급 장치로 작동하는 이 제품은 장애물, 침입 및 위험을 감지하기 위해 안정적인 30미터 길이의 보이지 않는 적외선 빔을 제공하므로 전 세계 공장, 창고, 쇼핑몰 및 상업 단지의 경계 보호, 자동 액세스 제어 및 안전 인터록을 위한 필수 구성 요소입니다.

제품개요

정밀 송신기(TX)와 수신기(RX)를 쌍으로 연결하는 투과형 센서인 IR-20은 간단하면서도 신뢰성이 높은 원리로 작동합니다. 즉, TX는 RX와 일치하는 집중된 적외선 빔을 방출합니다. 침입자, 차량, 장비, 잔해 등 물체에 의해 빔이 방해를 받으면 RX의 내부 SPDT 릴레이가 즉시 트리거됩니다. 이를 통해 보안 시스템, 출입 통제기 또는 기계에 신호를 보내 경보를 활성화하고, 작동을 중지하거나 출입을 차단함으로써 잠재적인 위험에 신속하게 대응할 수 있습니다.

산업 내구성을 염두에 두고 제작된 IR-20은 고무로 마감된 씰이 있는 UV 방지 엔지니어링 플라스틱 하우징을 특징으로 하며 산업 환경(먼지, 진동, 온도 변화)과 상업 지역의 교통량이 많은 지역을 견딜 수 있도록 설계되었습니다. 연중무휴 24시간 연속 업무를 위해 제작되어 보안과 안전이 타협될 수 없는 곳에서 일관된 성능을 제공합니다.

핵심 기능 및 장점

1. 산업 등급의 내구성 및 내후성

IP55 진입 보호: 어떤 방향에서든 먼지 유입과 저압 워터 제트를 효과적으로 차단하여 주변 보안을 위한 직접 실외 설치 및 열악한 산업 환경(예: 먼지나 습기가 많은 창고)의 실내 사용이 가능합니다.
넓은 전압 유연성: 12-24V AC/DC(무극성)에서 원활하게 작동하므로 특수 전원 공급 장치가 필요 없으며 표준 산업용 PLC, 상업용 보안 패널 및 액세스 제어 시스템과 쉽게 통합됩니다.
온도 탄력성: -10°C ~ +60°C에서 안정적으로 작동하며 추운 산업 창고부터 더운 옥외 상업용 주차장까지 극한의 기후 조건에 적응합니다.

2. 30미터 장거리 및 간섭 방지 감지

확장된 감지 범위: 30m(실내/실외) 이상 안정적이고 집중된 적외선 빔을 전달하여 신호 저하 없이 넓은 개구부(산업용 대문, 창고 하역장) 및 대규모 상업 공간(쇼핑몰 아트리움, 주차장 주변)을 커버합니다.
반환경 간섭: 최적화된 광학 기술은 주변광(햇빛, 형광등), 비, 먼지로 인한 잘못된 트리거를 최소화합니다. 이는 조명이 가변적인 산업 환경과 유동인구가 많은 상업 지역에 매우 중요합니다.
직관적인 상태 피드백: RX에는 밝은 빨간색 LED 표시기가 있습니다. 빔이 방해받지 않으면 꺼지고(정상 작동) 방해를 받으면 켜집니다. 이를 통해 기술자는 설치 중에 센서를 신속하게 정렬하고 실시간으로 문제를 해결할 수 있습니다.

3. 범용 통합 및 간편한 설치

다양한 릴레이 출력: 공통(COM, 단자 4), 상시 폐쇄(NC, 단자 5) 및 상시 개방(NO, 단자 6) 단자를 포함하는 단극 쌍투(SPDT) 릴레이가 장착되어 있습니다. 이 보편적인 디자인은 모든 산업 기계 안전 인터록, 상업용 경보 시스템 또는 자동 도어/게이트 컨트롤러와의 호환성을 보장합니다.
이중 장착 솔루션: 상업용 건물용 벽 장착(나사 앵커가 있는 3x 5mm 드릴 구멍)과 산업 장비 또는 금속 구조물용 금속 표면 장착(3x 3mm 셀프 태핑 나사)을 지원하여 다양한 설치 시나리오에 적응합니다.
단순화된 배선 및 라벨링: 명확한 단자 표시(TX: 전원용 1-2, RX: 전원용 1-3, 릴레이 출력용 4-6)는 설치 오류를 줄이고 산업 및 상업용 설정 모두에서 기술자의 시간을 절약합니다.

4. 산업용 및 상업용 안전 중심 설계

경계 침입 방지: 산업 시설 경계, 상업용 부동산 경계 또는 제한 구역(예: 서버실, 재고 보관소)에 대해 눈에 보이지 않는 보안 장벽을 만들어 위반 시 경보를 발령합니다.
기계 안전 인터록: 산업기계(컨베이어, 포장라인) 및 상용장비(자동문, 주차차단기)의 안전센서 역할을 하며, 장애물 감지 시 동작을 정지시켜 끼임이나 충돌을 방지합니다.
낮은 전력 소비: TX 최대 작동 전류는 25mA 이하, RX 최대 작동 전류는 35mA 이하로 산업 플랜트 및 상업용 건물에서 연중무휴 24시간 작동을 위한 에너지 효율성을 보장합니다.

기술 사양

매개변수	사양
모델	IR-20
탐지 원리	투과형(송신기 + 수신기 쌍)
최대 감지 범위	30미터(실내/실외)
전원공급장치	12-24V AC/DC(무극성)
최대 TX 작동 전류	25mA 이하
최대 RX 작동 전류	≤ 35mA
출력 유형	1 전환 릴레이(SPDT)
릴레이 접점 등급	최대. 500mA @ 48V AC/DC
침투 보호 등급	IP55
작동 온도 범위	-10°C ~ +60°C
하우징 재질	고무 씰이 있는 자외선 방지 엔지니어링 플라스틱
수신기 표시기	적색 LED (빔 차광 시 점등)
터미널 구성	송신: 1-2(전원); RX: 1-3(전원), 4(COM), 5(NC), 6(NO)
장착 구멍 사양	벽: 3x5mm; 금속: 3x3mm
크기(L×W×H)	90.63mm × 44.90mm × 30.00mm

일반적인 응용 분야

산업 보안 및 안전

공장 경계 보호: 시설 벽, 울타리 또는 하역장 입구를 위한 보이지 않는 빔 장벽 - 무단 접근에 대한 경보를 발동합니다.
창고 안전 인터록: 컨베이어 시스템, ASRS(자동 보관 및 검색 시스템), 포장 기계용 안전 센서 - 작업자나 장애물이 위험 구역에 있으면 작동을 중지합니다.
산업용 게이트 자동화: 대형 공장 게이트 또는 차량 접근 지점을 감지하여 차량이나 장비의 게이트 폐쇄를 방지합니다.

상업용 보안 및 접근 제어

쇼핑몰 및 소매 보안: 영업시간 이후 뒷편 공간, 재고실 또는 매장 입구의 경계를 보호합니다.
주차장 및 차고 안전: 자동주차장벽, 차고문 등의 장애물을 감지하여 차량이나 보행자와의 충돌을 방지합니다.
오피스빌딩 및 상업단지 접근성: 자동미닫이문, 제한구역 출입구, 엘리베이터 로비 등의 안전센서를 탑재하여 임차인과 방문객의 안전을 강화합니다.
병원 및 공공시설 보안: 비상구, 의료 공급실 또는 보안 수준이 높은 구역(예: 사무실 건물의 데이터 센터)에 대한 비침해적 감지입니다.

설치 및 배선 가이드

장착 준비: TX와 RX 사이에 장애물이 없는 위치를 선택하세요. 벽 장착(상업용 건물)의 경우 3x 5mm 구멍을 뚫고 나사 앵커를 설치합니다. 금속 표면(산업 장비)의 경우 셀프 태핑 나사용 3x 3mm 구멍을 뚫습니다.
배선 연결:
- 12-24V AC/DC 전원을 TX 터미널 1과 2에 연결합니다.
- 동일한 전원 공급 장치를 RX 단자 1, 2 또는 3에 연결합니다(정격 전압에 맞춰).
- RX 터미널 4(COM), 5(NC), 6(NO)을 보안 패널, PLC 또는 액세스 컨트롤러에 연결합니다.
조정: RX의 빨간색 LED가 꺼질 때까지 TX 및 RX 위치를 조정하여 안정적인 빔 연결을 나타냅니다. 장거리 감지를 위해 LED 피드백을 사용하여 정렬을 미세 조정합니다.
최종 테스트: 제공된 나사로 전면 패널을 고정합니다. 빔을 차단하여 센서를 테스트합니다. RX LED가 켜지고 연결된 시스템(알람, 도어 컨트롤러, 기계)이 올바르게 응답하는지 확인합니다.

JUTAI IR-20 적외선 광전지를 선택하는 이유는 무엇입니까?

이중 장면 적응성: 산업적 견고성과 상업적 다양성을 모두 충족하도록 맞춤 제작되어 다양한 환경에 대해 별도의 센서가 필요하지 않습니다.
장거리 신뢰성: 30미터의 감지 범위는 넓은 공간을 포괄하므로 주변 보호 또는 안전 보장에 필요한 센서 수를 줄입니다.
비용 효율적인 보안: 경쟁력 있는 가격대의 산업용 등급 성능으로 기업의 전반적인 보안 및 안전 시스템 비용을 낮춰줍니다.
범용 호환성: 모든 주요 산업용 PLC, 상업용 보안 패널 및 출입 통제 시스템과 함께 작동하여 기존 인프라와의 통합을 단순화합니다.
신뢰할 수 있는 브랜드 지원: 글로벌 기술 지원 및 품질 보증을 갖춘 산업용 및 상업용 보안 부품 전문 공급업체인 Shenzhen JUTAI Comm Co., Ltd.에서 개발했습니다.

내구성이 뛰어난 장거리 JUTAI IR-20 적외선 광전지로 산업 및 상업 보안을 강화하세요. 특정 애플리케이션에 맞는 자세한 사양, 대량 가격 및 기술 지원을 원하시면 당사에 문의하십시오.
