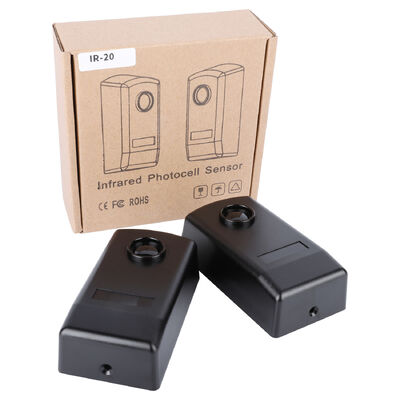

간단한 설치 적외선 센서 - 도어 자동화 및 보안 시스템

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	IR-20
문서	JUTAI Wired Photocell IR-20...20.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,MoneyGram,Alipay
공급 능력	한 달에 1000 조각

제품 상세 정보

IP 등급	IP65	감지 범위	30m
유형	열광한	Hs 코드	8531901000
패키지 크기	12.00cm * 11.70cm * 4.30cm	패키지 총중량	0.25KG
강조하다	간단한 설치 적외선 센서 , 보안 시스템 적외선 센서

메시지를 남겨주세요

제품 설명

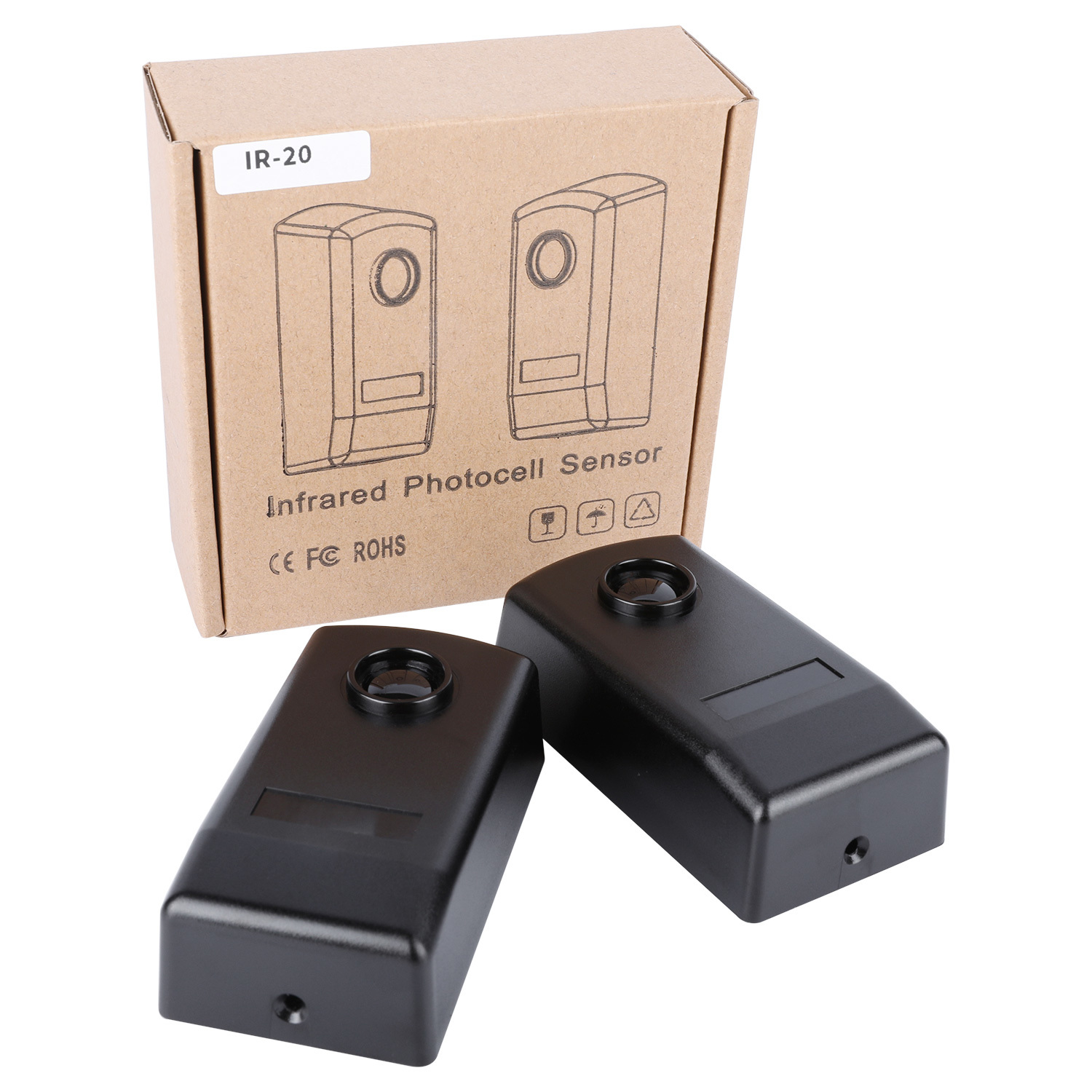

간단하게 설치할 수 있는 적외선 센서 JUTAI IR-20 문 자동화 및 보안 시스템

JUTAI IR-20 적외선 센서 (포토셀, 투어빔 센서 또는 IR 빔 감지기라고도 불립니다) 는 사용자 친화적입니다.도어 자동화 및 보안 시스템에서 번거로움이 없는 설치를 위해 설계된 산업용 감지 솔루션간단하게 설치할 수 있고 20m의 안정적인 탐지 범위와 12-24V AC/DC 전원 호환성을 갖추고 있습니다.침입을 감지합니다., 그리고 접근 통제를 강화합니다. 전 세계 거주용 차고 문, 상업용 슬라이딩 문, 사무실 입구 및 주변 보안에 이상적입니다.

제품 개요

쌍으로 된 송신기 (TX) 및 수신기 (RX) 횡선선 센서로서 IR-20는 간단하면서도 신뢰할 수있는 원리에 따라 작동합니다. TX는 RX와 조화를 이루는 초점 적외선선을 방출합니다.사람들이 그 광선을 방해할 때차량이나 장애물, RX의 내부 릴레는 즉시 릴레이를 켜고 닫는 문을 멈추거나 경보를 활성화하거나 무단 접근을 차단하는 신호를 보내줍니다.

실용성과 내구성을 위해 제작된 센서는 IP55 보호 등급을 가진 컴팩트하고 자외선 내성 엔지니어링 플라스틱 가구를 갖추고 있습니다.그것은 실내 / 외부 조건 (먼지) 에 견딜 수 있도록 설계되었습니다., 비, 온도 변동) 를 유지하면서 설치 단계가 최소화됩니다. 전문 기술 기술 또는 복잡한 도구가 필요하지 않습니다.

핵심 기능 및 장점 (단순 설치 중점)

1. 번거로움 없는 설치 & 설정

도구 를 최소화 하는 것: 벽에 장착 (3x 5mm 굴착 구멍과 나사 앵커) 및 금속 표면 장착 (3x 3mm 자동 탭 나사) 를 지원합니다그리고 건물 외관에는 맞춤형 수정 없이.
명확한 배선 및 표기: 터미널은 눈에 띄게 표시되어 있습니다 (TX: 전력 1-2; RX: 전력 1-3, 4=COM, 5=NC, 6=NO) 혼란을 제거하기 위해.복잡한 배선 도표가 필요하지 않습니다. 첫 번째 설치자조차도 몇 분 안에 연결을 완료 할 수 있습니다..
직관적 정렬: RX의 밝은 빨간색 LED 표시기 (광선이 정렬되었을 때 꺼지고 중단되었을 때 켜져) 는 실시간 피드백을 제공합니다.LED가 꺼질 때까지 TX/RX 위치를 조정합니다. 캘리브레이션 도구나 기술 전문 지식이 필요하지 않습니다..
스냅-온 프론트 패널: 전면 패널은 배선 접근을 위해 쉽게 들어올리고 제공 된 나사로 안전하게 닫히며 마지막 설정 단계를 효율화하고 내부 구성 요소를 먼지로부터 보호합니다.

2날씨에 견고하고 안정적인 성능

IP55 침입 보호: 먼지 침입 및 모든 방향에서 낮은 압력 물 제트 저항, 그것은 직접 야외 설치에 적합 합니다 (예: 차고 문 외부,상업용 입구) 는 추가 장벽이 없습니다..
넓은 온도 에 적응: -10°C에서 +60°C까지 안정적으로 작동하며, 성능 저하 없이 추운 겨울부터 뜨거운 여름 환경까지 다양한 기후에 적응합니다.
간섭 방지 설계: 최적화된 광적 필터링은 주변 빛 (태양광, 형광장치) 및 환경 쓰레기로부터의 잘못된 트리거를 최소화하여 바쁜 문 자동화 시나리오에서 일관된 성능을 보장합니다.

3보편적 호환성 및 실용적인 기능

유연한 전력 입력: 12-24V AC/DC (극화되지 않은) 전원 공급 장치로 작동합니다. 표준 문 컨트롤러, 보안 경보 패널 및 액세스 제어 시스템과 원활하게 통합됩니다. 전문 전원 어댑터가 필요하지 않습니다..
다재다능한 릴레이 출력: 일반 (COM, 터미널 4), 정상적으로 닫힌 (NC, 터미널 5) 및 정상적으로 열린 (NO, 터미널 6) 터미널을 갖추고 있으며, 모든 주요 문 자동화 및 보안 하드웨어와 호환성을 보장합니다.
낮은 전력 소비: TX 최대 운영 전류 ≤25mA 및 RX 최대 운영 전류 ≤35mA, 과도한 전력 사용 없이 에너지 효율적인 24/7 운영을 지원합니다.

기술 사양

매개 변수	사양
모델	IR-20
탐지 원칙	횡선선 (전달기 + 수신기 쌍)
최대 탐지 범위	20미터 (내용/외용)
전원 공급	12-24V AC/DC (극화되지 않은)
최대 TX 작동 전류	≤ 25mA
최대 RX 작동 전류	≤ 35mA
출력 유형	1 전환 릴레이 (SPDT)
릴레이 접촉 등급	최대 500mA @ 48V AC/DC
침입 보호 등급	IP55
작동 온도 범위	-10°C ~ +60°C
주택 재료	자외선 내성 공학 플라스틱
수신기 표시기	빨간색 LED (광선이 끊어지면 켜고, 정렬되면 꺼)
터미널 구성	TX: 1-2 (전력); RX: 1-3 (전력), 4 (COM), 5 (NC), 6 (NO)
장착 구멍 사양	벽: 3x5mm; 금속: 3x3mm
크기 (L × W × H)	900.63mm × 44.90mm × 30.00mm

단계별 설치 가이드

장착 장소 를 준비 하라: TX와 RX 사이에 명확한 시야가 있는 위치를 선택하십시오 (목목목이나 문 하드웨어와 같은 장애물을 피하십시오). 벽에 대해 3x 5mm 구멍을 뚫고 나사 안커를 삽입하십시오.3x 3mm 구멍을 뚫어 자율 탭 스크루를 위한 구멍.
액세스 배선 단말기: 터미널 블록을 노출하기 위해 TX와 RX의 앞 패널을 들어 올리십시오. 패널 제거에 도구가 필요하지 않습니다.
전원 및 컨트롤 연결:
- 12-24V AC/DC 전원을 TX 단말기 1과 2로 연결합니다.
- 같은 전원 공급원을 RX 단말기 1, 2 또는 3 (등급 전압과 일치하는) 에 연결합니다.
- RX 터미널 4 (COM), 5 (NC), 6 (NO) 를 문 컨트롤러, 경보 패널 또는 액세스 시스템과 연결하십시오.
센서 쌍을 정렬합니다.: TX와 RX의 위치를 RX의 빨간색 LED가 꺼질 때까지 조정합니다. 이것은 안정적인 빔 연결을 나타냅니다.
보안 & 테스트: 앞 패널을 닫고 제공 된 나사기로 고정하십시오. 빔을 중단하여 테스트하십시오. RX LED가 켜지고 연결 된 시스템 (문 제어기 / 경보) 이 올바르게 반응하는지 확인하십시오.

전형적 사용법

주거용 차고 문: 닫는 동안 사람, 애완동물 또는 물체의 함락을 방지하여 가정 안전성을 향상시킵니다.
상업용 슬라이딩 도어: 쇼핑몰, 소매점 및 사무실 건물의 안전한 운영을 보장합니다.
산업용 게이트 자동화: 산업용 슬라이딩 게이트 또는 주차 장벽의 경로에서 차량이나 장애물을 감지합니다.
주변 보안: 뒷마당 울타리, 사무실 주변 또는 접근이 제한된 구역에 눈에 보이지 않는 빔 장벽을 만들고 무단 침입에 대한 경보를 유발합니다.
공공 시설 입구: 설치 용이성과 신뢰성이 중요한 병원, 학교 및 기차역의 자동 문에 대한 안전성을 향상시킵니다.

왜 JUTAI IR-20 단순 설치 적외선 센서를 선택합니까?

전문 지식 이 필요 하지 않습니다: 간편 한 장착, 배선 및 정렬 은 DIY 애호가 들 과 전문 기술자 들 에게도 설치 를 쉽게 할 수 있게 한다.
내구성 있고 다재다능: IP55 기상 보호 및 넓은 온도 범위는 실내 / 야외 문 자동화 시나리오에서 성능을 보장합니다.
보편적 호환성: 모든 주요 문 컨트롤러와 보안 시스템과 작동하여 통합 복잡성을 줄입니다.
비용 효율적 인 안전: 경쟁력 있는 가격에 산업용 품질, 가정과 기업에 대한 전체 시스템 비용을 낮추는
신뢰성 있는 브랜드 보증: 전 세계 기술 지원을 가진 자동화 및 보안 부품 전문 공급업체 인 Shenzhen JUTAI Comm Co., Ltd.가 개발했습니다.

사용자 친화적 인 JUTAI IR-20 적외선 센서로 문 자동화 및 보안 설정을 단순화하십시오. 자세한 사양, 대량 가격 및 기술 지원을 위해 저희에게 연락하십시오.
