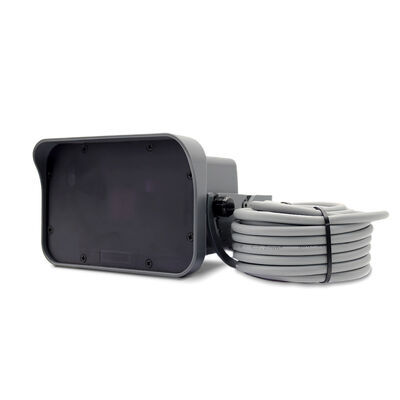

RVP42-7M 산업용 레이더 센서 지게차 방향 인식 창고 적재 도크 도어용

JUTAI RVP42-7M 24GHz 산업용 도플러 레이더 모션 센서

산업용 도어, 게이트 및 출입 통제 시스템을 위한 정밀 차량 및 보행자 감지​

제품 개요

까다로운 산업 환경을 위해 설계된 JUTAI RVP42-7M은 24.125GHz 도플러 레이더와 고급 디지털 신호 처리를 활용하여 움직이는 차량, 보행자 및 지게차를 정확하게 감지합니다. 지능형 필터링 알고리즘은 오탐지를 최소화하며, IP65 등급의 인클로저와 넓은 온도 범위(-30°C ~ +60°C)는 실외, 냉장 보관 및 공장 환경에서 신뢰성을 보장합니다. 유연한 구성 옵션은 물류, 제조 및 보안 애플리케이션에서 도어, 게이트 및 출입 지점을 자동화하는 데 이상적입니다.

핵심 경쟁 우위

• 지능형 대상 식별: 평면 도플러 레이더 모듈을 사용하여 차량과 보행자를 95% 정확도로 구별하며, 전진/후진/양방향 이동 감지를 지원하고 정적 간섭을 거부합니다.

• 초저 오탐지: 4단계 측면 이동 필터링(측면 이동 대상 차단) 및 2단계 전자기 간섭 억제(형광등, 모터, 인버터 상쇄) 기능을 갖추고 있어 오탐지를 1% 미만으로 유지합니다.

• 견고한 산업 디자인: IP65 등급의 밀봉된 하우징은 먼지, 물 및 극한 온도(-30°C ~ +60°C)를 견딜 수 있으며 0-95%의 비응축 습도 허용 오차를 제공하여 열악한 환경에 완벽합니다.

• 적응형 구성: 5가지 감도 수준, 0.2-5초 릴레이 유지 시간, 7가지 장착 높이 사전 설정 및 다중 감지 모드를 통해 다양한 시나리오에 맞게 맞춤 설정할 수 있습니다.

• 빠르고 안정적인 작동: 50ms 미만으로 트리거되며, NO/NC 릴레이 출력을 제공하고 12-36V DC 전원(<100mA 전류)을 사용하여 장기간 에너지 효율적인 성능을 제공합니다.상세 기술 사양매개변수

사양

: 특정 대상 및 워크플로우에 맞게 트리거를 맞춤 설정하기 위해 9가지 모드(예: 차량/보행자 전진/후진/양방향)를 지원합니다.

1. 조정 가능한 측면 필터링: 측면으로 이동하는 보행자/차량을 차단하여(도로변 게이트 또는 공장 입구에 중요) 오탐지를 줄입니다.

2. 유연한 릴레이 제어: 유지 시간(0.2-5초)을 사용자 정의하거나 연속/꺼짐 출력을 활성화합니다. NO/NC 접점을 선택하여 모든 도어/게이트 컨트롤러와 통합합니다.

3. 강력한 간섭 내성: 모터, 무선 시스템 또는 조명에서 발생하는 EM 노이즈를 상쇄하기 위해 간섭 방지 모드를 활성화하여 시끄러운 산업 공간에서 안정성을 보장합니다.

4. 쉬운 설치 및 유지 보수: 장착 브래킷, 7m 케이블 및 LED 상태 표시등이 포함되어 있습니다. 빠른 현장 디버깅을 위한 공장 초기 설정을 지원합니다.

5. 기존 센서 대비 성능측정 항목

JUTAI RVP42-7M 레이더

: 공장의 롤링/슬라이딩/고속 도어를 자동화하여 지게차와 작업자를 감지합니다.

• 냉장 보관: -30°C에서 안정적인 작동으로 냉동고 도어의 찬 공기 손실을 방지합니다.

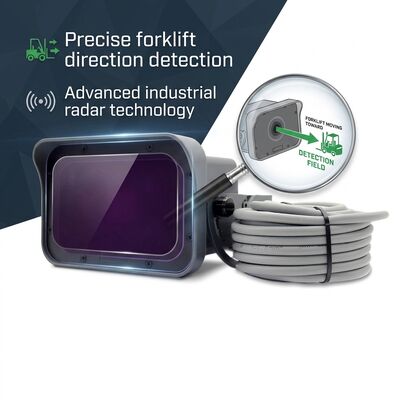

• 창고 도크: 효율적인 상하역을 위한 고속 지게차 감지 및 방향 인식.

• 주차 시스템: 차량/보행자 수 및 출입 통제를 통해 차단기/게이트를 관리합니다.

• 차고 문: 주거용/상업용 차고의 자동 열림 및 끼임 방지 기능을 활성화합니다.

• 출입 통제: 커뮤니티/사무실/공장 게이트와 통합하여 자동 진입 관리를 수행합니다.

• 설치 지침평평하고 안정적인 표면에 장착하십시오 (진동 방지).

감지 영역을 흔들리는 물체(배너, 식물)로부터 깨끗하게 유지하십시오.

• 레이더 성능을 저하시킬 수 있으므로 센서 전면 커버를 금속으로 막지 마십시오.

• 강한 EM 소스(형광등)를 피하거나 간섭 방지 모드를 활성화하십시오.

• 최적의 감지를 위해 올바른 장착 높이 사전 설정(2-7m)을 선택하십시오.

• 포장 및 지원

• 표준 패키지

: 센서 장치, 장착 브래킷, 나사, 7m 사전 배선 케이블, 사용자 설명서.

• 맞춤화: 브랜드 로고/라벨이 있는 OEM/ODM 포장 가능.

• 보증 및 서비스: 2년 표준 보증(3년 연장 옵션); 48시간 이메일/24시간 핫라인 지원; 원격 디버깅; 고유한 요구 사항을 위한 맞춤형 펌웨어 개발.

• 방향 인식 솔루션
