크로스 블랭킹 미니 안전 그리드 센서 고속 문 구간 문 및 8 빔 장애물 탐지

원래 장소	중국
브랜드 이름	JUTAI
인증	FDA, E-MARK, CE, ISO, FCC, RoHS, DOT, ASTM, AS/NZS, CCC, GS
모델 번호	CG15-8L12
문서	CG15-8L12 (English).pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	판지 상자
배달 시간	5~8일
지불 조건	T/T, L/C, D/A, D/P, Western Union, PayPal ,, MoneyGram, Alipay
공급 능력	달 당 1000개 조각

제품 상세 정보

센서 포맷	그리드 스캔 스타일 라이트 커튼	문 유형	단면 문 차고 문 산업용 문
검출폭	최대 거리 12m	빔 수량	8개의 광학 눈
케이블 설치	12m 동기화 라인 및 4m 케이블	전원 입력	12~30VDC 전원 공급 장치
대응 성과	23ms 안전 응답	출력 유형	NO, NC, COM 릴레이 출력
보호 등급	IP67 산업 보호	쉘 디자인	슬림한 알루미늄 바디
빔 간극	가벼운 눈 사이 175mm	작동 온도	-40 +~ +70 ℃
강조하다	크로스 블랭킹 미니 안전 그리드 센서 , 고속 문 안전 격자 센서 , 8 빔 장애물 감지 센서

필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.

	Model	Beam Quantity	Protective Height	Detection Distance	Voltage	Output	IP Grade
checkbox	CG15-8L12	8 Beams	1225mm	12m	DC12–30V	NO/NC/COM	IP67

메시지를 남겨주세요

Model	Beam Quantity	Protective Height	Detection Distance	Voltage	Output	IP Grade

제품 설명

CG15-8L12 횡단보도 안전등 커튼 센서

CG15-8L12는 고속 문, 산업 문, 차고 문, 냉장고 문, 섹션 문 및 자동 문 시스템에 설계 된 IP67 산업 안전 빛 커튼 센서입니다.8개의 적외선 광선을 사용하여 신뢰할 수 있는 안전 탐지 영역을 만듭니다., 찌르는, 충돌 및 우연한 문을 닫는 것을 방지하는 데 도움이 됩니다.

이 모델은 교차 표면 보호 기능을 지원하므로 고정된 낮은 문 구조 또는 특수 설치 조건이 정상적인 검출에 영향을 줄 수있는 산업용 문 응용 프로그램에 적합합니다.물체가 보호구역으로 들어올 때, 수신기는 NO, NC 및 COM 단말기를 통해 리레 신호를 출력하여 문 컨트롤러가 문을 제 시간에 중지하거나 역전시킬 수 있습니다.

이 제품은 얇은 알루미늄 가구, 12m 실내 / 외부 감지 거리, 23ms 빠른 응답 속도 및 IP67 방수 보호 기능을 갖추고 있습니다.그것은 창고와 같은 까다로운 산업 환경에 적합합니다., 공장, 물류 채널, 냉장고 및 로딩 영역.

주요 특징

신뢰성있는 문 안전 보호를 위해 8 개의 적외선 빔
실내 및 야외용 12m 탐지 거리
23ms 빠른 응답 고속 문 시스템

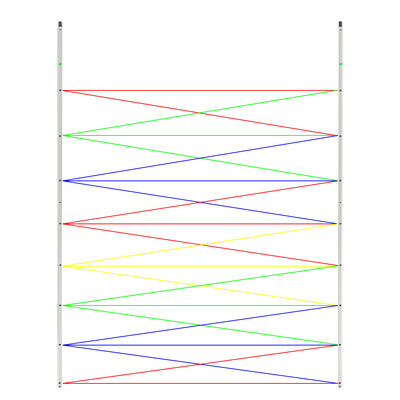

특수 산업용 문 구조에 대한 횡단 엽기 기능
NO, NC 및 COM 릴레이 출력
IP67 방수 및 먼지 보호
콤팩트 스림 디자인 알루미늄 합금 가구
1225mm 보호 높이와 1480mm 제품 길이
고속문, 산업문, 차고문, 냉장고문
송신기, 수신기 및 동기화 케이블로 쉽게 설치

기술 사양

항목	사양
모델	CG15-8L12
제품 종류	횡단 엽기 안전등 커튼
작동 전압	DC12V30V
작동 전류	64mA@DC12V / 44mA@DC24V / 34mA@DC30V
출력	NO, NC, COM
출력 부하	최대 1A, 125VAC / 60VDC
빔 수	8 빔
빔 간격	175mm
파장	950nm
탐지 거리	12m 실내/외관
반응 속도	23ms
보호 높이	1225mm
제품 길이	1480mm
껍질 물질	알루미늄 합금
유선물질	PVC
케이블 사양	AWG26
케이블 길이	12m 동기화 선 + 4m 케이블
보호등급	IP67
작동 온도	-40°C ~ +70°C

신청서

CG15-8L12는 다음을 위해 적합합니다.

초고속 문
산업용 문
차고 문
냉장고 문
부문문
롤링 도어
창고 입구 문
물류 채널 문
자동 문 안전 시스템

작동 원칙

시스템에는 방출기와 수신기가 문 열기의 양쪽에 설치되어 있습니다. 송신기는 보호된 탐지 영역을 형성하기 위해 수신기에 적외선선을 전송합니다.차량, 팔레트 또는 다른 장애물이 빔을 차단하면 수신기는 릴레이 출력 상태를 변경하고 안전 신호를 문 제어 장치에 전송합니다.

이것은 접촉 전에 문을 멈추거나 다시 열거나 뒤집어 놓을 수 있도록 도와주고, 문을 닫는 작업 중에 안전을 향상시킵니다.

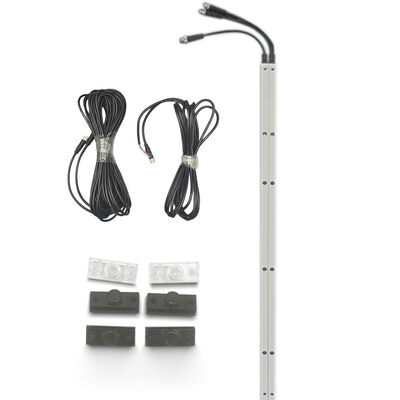

크로스 블랭킹 미니 안전 그리드 센서 고속 문 구간 문 및 8 빔 장애물 탐지 1
