냉장고 문을 위한 미니 적외선 그리드 커튼 센서 IP67 방수 안전 보호

CG15-8L12 크로스 블랭킹 안전 라이트 커튼 센서

CG15-8L12는 고속 도어, 산업용 도어, 차고 도어, 냉장 도어, 단면 도어 및 자동 도어 시스템용으로 설계된 IP67 산업용 안전 라이트 커튼 센서입니다. 8개의 적외선 빔을 사용하여 신뢰할 수 있는 안전 감지 영역을 생성하여 끼임, 충돌 및 우발적인 도어 닫힘을 방지합니다.

이 모델은 교차 블랭킹 보호를 지원하므로 고정된 하부 도어 구조 또는 특수 설치 조건이 정상적인 감지에 영향을 미칠 수 있는 산업용 도어 애플리케이션에 적합합니다. 물체가 보호 영역에 들어오면 수신기는 NO, NC, COM 단자를 통해 릴레이 신호를 출력하여 도어 컨트롤러가 적시에 도어를 정지하거나 반전시킬 수 있도록 합니다.

이 제품은 슬림한 알루미늄 하우징, 12m 실내외 감지 거리, 23ms 빠른 응답 속도 및 IP67 방수 보호 기능을 갖추고 있습니다. 창고, 공장, 물류 채널, 냉장 보관실, 적재 구역 등 까다로운 산업 환경에 적합합니다.

주요 특징

• 안정적인 도어 안전 보호를 위한 8개의 적외선 빔
• 실내 및 실외 애플리케이션을 위한 12m 감지 거리
• 고속 도어 시스템을 위한 23ms 빠른 응답

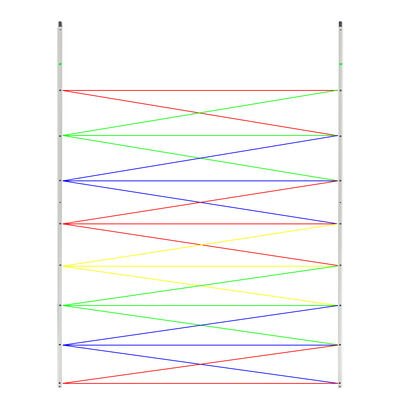

• 특수 산업용 도어 구조용 크로스 블랭킹 기능
• 쉬운 컨트롤러 연결을 위한 NO, NC 및 COM 릴레이 출력
• IP67 방수 및 방진 보호
• 컴팩트하고 슬림한 디자인의 알루미늄 합금 하우징
• 보호 높이 1225mm, 제품 길이 1480mm
• 고속도어, 산업용 도어, 차고도어, 냉장창고 도어에 적합
• 송신기, 수신기 및 동기화 케이블을 사용한 손쉬운 설치

기술 사양

응용

CG15-8L12는 다음에 적합합니다.

• 고속도어
• 산업용 도어
• 차고 문
• 냉장 보관 문
• 단면 문
• 롤링 도어
• 창고 입구 문
• 물류 채널 문
• 자동문 안전 시스템

작동 원리

이 시스템에는 도어 개구부 양쪽에 설치된 송신기와 수신기가 포함됩니다. 송신기는 보호된 감지 영역을 형성하기 위해 수신기에 적외선 빔을 보냅니다. 사람, 차량, 팔레트 또는 기타 장애물이 빔을 차단하면 수신기는 릴레이 출력 상태를 변경하고 도어 컨트롤러에 안전 신호를 보냅니다.

이는 접촉 전에 도어를 정지하거나 다시 열거나 반전시키는 데 도움이 되어 도어 닫힘 작업 중 안전성을 향상시킵니다.
