LD-100 / LD-102
단일 채널 차량 루프 감지기

1. 제품개요

2. 빠른 기능 요약

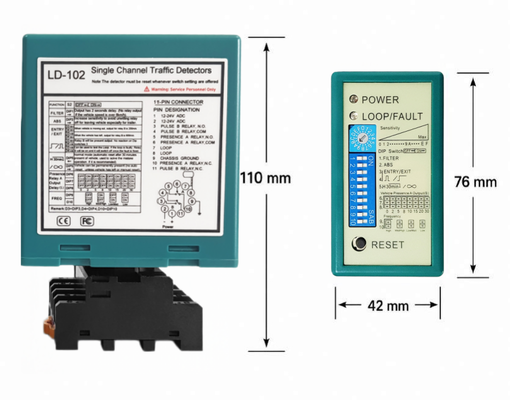

3. 제품 이미지 및 세부정보

4. 기술 사양

5. 모델 위치 지정 및 제품군 참조

이 제품 페이지는 단일 채널 시리즈에 중점을 둡니다. 다음 참조 그래픽은 구매자가 JUTAI 루프 감지기 제품군 내에서 LD-100/LD-102의 위치를 ​​이해하는 데 도움이 됩니다.

6. 콘텐츠 설정 및 디버깅

다음은 각 제어 영역에 대한 별도의 이미지로 재구성된 전체 디버깅 모듈이므로 제품 페이지가 완전하게 유지되고 설치자가 각 기능을 빠르게 이해할 수 있습니다.

6.1 배선 및 설치 참고사항

터미널 배선 참조

LD-100은 100~240VAC 입력을 사용하고, LD-102는 12~24V AC/DC 입력을 사용합니다. 나머지 핀은 루프 연결, 존재 릴레이 출력, 펄스 릴레이 출력 및 섀시 접지에 사용됩니다.

올바른 설치 방향

불안정한 작동과 잘못된 트리거링을 방지하려면 소스 파일에 표시된 권장 방향에 따라 감지기와 루프 배선을 설치하십시오.

루프 크기 및 회전 수

차선 폭과 차량 유형에 따라 루프 크기와 회전 수를 선택하십시오. 트위스트 페어 피더 케이블을 사용하고 고전류 라인과 함께 배선하지 마십시오.

6.2 전면판 LED 표시기

빨간색 LED는 전원 상태를 나타냅니다. 녹색 LOOP/FAULT LED는 루프 상태를 나타냅니다. 감지되지 않은 꺼짐, 켜진 상태로 감지됨, 오류 깜박임.

	LED 표시 영역 시운전 중에 먼저 POWER 및 LOOP/FAULT LED를 관찰하십시오. 이는 설치자가 감지기에 전원이 올바르게 공급되는지, 차량이 감지되는지 또는 루프에 결함이 있는지 여부를 식별하는 데 도움이 됩니다.
	감도 조정 로터리 셀렉터를 사용해 16가지 감도 레벨 중 하나를 선택하세요. 오토바이나 소형 차량에는 더 높은 감도를 권장합니다. 감도가 낮으면 시끄러운 환경에서 잘못된 트리거링을 줄이는 데 도움이 됩니다.
	DIP 스위치 기본 방향 DIP 스위치 블록은 주요 구성 영역입니다. 매개변수를 변경하기 전에 설치자가 ON/OFF 방향을 명확하게 이해했는지 확인하십시오.
	DIP 2 ASB 자동 감도 부스트 트럭, 버스, 트레일러 등 고상 차량에 보다 안정적인 감지가 필요한 경우 ASB를 활성화하세요. 이 기능은 차량이 루프 영역에 처음 진입한 후 감지 신뢰성을 향상시킵니다.
	DIP 3 및 DIP 4 진입 종료 및 릴레이 로직 이 스위치는 진입, 퇴장 또는 펄스 동작과 관련된 릴레이 논리 선택에 사용됩니다. 장벽, 카메라, 게이트 또는 계수 제어 논리와 일치하는 모드를 선택하십시오.
	DIP 5 차량 존재 모드 이 설정은 현재 상태 유지 동작을 제어합니다. 사이트 요구 사항에 따라 지속적인 존재, 고정된 보류 타이밍 또는 확장된 보류 기능을 지원할 수 있습니다.
	DIP 6 ~ DIP 8 릴레이 출력 타이밍 이 스위치는 0, 2, 5, 8, 10, 15, 20 및 30초와 같이 선택 가능한 여러 지연을 사용하여 존재 릴레이에 대한 출력 타이밍 옵션을 정의합니다.
	DIP 9 및 DIP 10 주파수 설정 근처에 여러 개의 루프가 설치된 경우 서로 다른 작동 주파수를 선택하여 인접한 레인 간의 누화 및 전자기 간섭을 줄이십시오.
	재설정 버튼 배선 변경 또는 DIP 설정 조정 후 RESET을 누르면 감지기가 루프 조건을 다시 학습하고 새 구성으로 작동을 시작합니다.

7. 응용 시나리오 모듈

아래 애플리케이션 시나리오는 귀하가 제공한 참조 애플리케이션 이미지를 사용하여 최적화되었지만 직접 웹 사이트에서 사용할 수 있도록 더 명확하고 현실적인 차량, 더 깔끔한 구성, 덜 혼잡한 레이아웃으로 대체되었습니다.

대본 사용가치 주차 차단 게이트 및 LPR 차선 접근하는 차량을 감지하고, 카메라 캡처를 실행하고, 장벽을 열고, 붐 암 아래에 충돌 방지 기능을 제공합니다. 산업용 도어 및 지게차 감지 지게차가 접근하면 고속 도어를 활성화하고 차량이 루프 구역에 있는 동안 도어를 열어 두십시오. 주거 커뮤니티 액세스 오토바이 및 자동차의 안정적인 감지를 포함하여 커뮤니티 입구에 대한 차량 접근 제어를 지원합니다. 슬라이딩 게이트 및 주차 시스템 보행자나 카트의 잘못된 활성화를 줄이면서 슬라이딩 게이트 또는 주차 입구 장치를 작동시킵니다. 자동 볼라드 승인된 차량이 접근하면 볼라드를 낮추고 차량이 완전히 지나갈 때까지 다시 올리기를 연기합니다. 계량 시스템 트럭이 계량대에 도착하는 것을 감지하고 계량 논리를 정확하게 조정합니다. LED 공간 디스플레이를 이용한 주차 계산 주차 계산 시스템 및 LED 디스플레이를 사용하여 차량 통행을 확인하고 사용 가능한 공간 데이터를 업데이트합니다. 교통 신호 및 도로변 통제 신호 요청, 차선 제어 또는 도로변 접근 자동화를 위한 차량 존재 입력을 제공합니다.

8. JUTAI의 차별점

다음 비교 이미지는 설득력 있는 판매 지원 모듈로 웹사이트에 보관될 수 있습니다. JUTAI 루프 감지기와 일반적인 저비용 대안 간의 주요 차이점을 요약합니다.

· 많은 기본 대안보다 더 넓은 루프 인덕턴스 범위 20~2000μH

· 자동 재시작 및 코일 결함 기능으로 유지 관리가 단순화되고 가동 중지 시간이 단축됩니다.

· 16방향 감도 선택을 통해 오토바이, 자동차, 트럭에 더욱 정확하게 적응할 수 있습니다.

· 125kHz RFID 리더기에 간섭이 없어 혼합 출입 통제 프로젝트에 적합합니다.

· 40,000V 낙뢰 보호 기능을 갖춘 견고한 하우징으로 현장 신뢰성 향상

9. 설치 참고 사항

· 루프를 도로 표면에 깔끔하게 자르고 케이블 설치 후 슬롯을 적절하게 밀봉하십시오.

· 루프와 감지기 사이에 트위스트 페어 피더 케이블을 사용하여 전자기 간섭을 줄입니다.

· 루프 피더 케이블을 고전압 또는 고전류 전원 케이블과 함께 배선하지 마십시오.

· 인접한 루프 또는 다중 레인 프로젝트의 경우 다른 작동 주파수를 선택하십시오.

· DIP 설정을 변경하거나 재배선한 후 RESET을 눌러 루프 조건을 다시 학습하십시오.

· 오토바이나 소형 차량을 감지할 때 감도를 높입니다. 버스, 트럭, 하이섀시 차량에는 ASB를 사용하세요.

10. FAQ

Q: LD-100과 LD-102의 차이점은 무엇입니까?

A: LD-100은 100~240VAC 전원 공급 장치를 사용하고, LD-102는 12~24V AC/DC 전원 공급 장치를 사용합니다. 핵심 탐지 로직과 활용 분야는 동일합니다.

Q: 이 감지기를 배리어 게이트 충돌 방지용으로 사용할 수 있습니까?

답: 그렇습니다. 차량이 루프에 있는 동안 존재 릴레이가 활성 상태를 유지하므로 장벽을 열어두고 충돌 위험을 줄이는 데 도움이 됩니다.

Q: 오토바이나 소형 차량도 감지할 수 있나요?

답: 그렇습니다. 16단계 감도 조정을 통해 설치자는 오토바이, 스쿠터 및 소형 차량의 감도를 높일 수 있습니다.

Q: 트럭과 트레일러를 감지할 수 있나요?

답: 그렇습니다. ASB 자동 감도 부스트 기능은 트럭, 버스, 고가 침대 차량의 안정성을 향상시킵니다.

Q: 구성하려면 소프트웨어가 필요합니까?

A: 아니요. 모든 기본 구성은 회전 감도 스위치, DIP 스위치 및 RESET 버튼을 사용하여 전면 패널에서 직접 수행됩니다.

Q: 여러 대의 감지기를 서로 가깝게 설치할 수 있나요?

답: 그렇습니다. 간섭을 줄이려면 인접 루프에 서로 다른 작동 주파수를 사용하십시오.

11. 복사 준비 웹사이트 제품 설명

JUTAI LD-100 및 LD-102는 주차 차단 게이트, 산업용 도어, 슬라이딩 게이트, LPR 차선, 볼라드, 교통 신호 시스템, ETC 차선 및 계량 시스템에서 안정적인 유도 차량 감지를 위해 설계된 소형 단일 채널 차량 루프 감지기입니다. 감지기는 지상에 설치된 유도 루프를 사용하여 차량 존재를 정확하게 감지하고 열림, 유지, 카운트, 카메라 트리거링 및 안전 연동을 위한 릴레이 신호를 출력합니다.

LD-100 버전은 100~240VAC 전원 입력을 지원하고, LD-102 버전은 12~24V AC/DC 입력을 지원하므로 설치자에게 기존 AC 전원 및 저전압 제어 시스템 모두에 대한 유연한 옵션을 제공합니다. 20~2000μH의 넓은 루프 인덕턴스 범위를 갖춘 이 감지기는 다양한 루프 크기와 현장 조건에 쉽게 적응합니다. 16개의 선택 가능한 감도 수준을 통해 오토바이, 승용차, SUV, 지게차, 버스 및 트럭을 안정적으로 감지할 수 있습니다. 10~90ms 범위에서 응답 시간을 선택하면 장벽, 도어 및 기타 자동화 장비에 대한 빠른 반응이 가능합니다.

고급 현장 성능을 위해 감지기에는 높은 침대 차량을 위한 ASB 자동 감도 향상, 구성 가능한 릴레이 로직, 인근 루프 설치를 위한 다중 주파수 설정, 자동 재시작, 코일 오류 표시 및 40,000V 낙뢰 보호 기능이 포함되어 있습니다. 125kHz RFID 리더기를 방해하지 않으므로 통합 주차 및 출입 통제 프로젝트에 적합합니다. 간단한 DIP 스위치 설정, LED 상태 표시 및 전면 RESET 버튼을 갖춘 LD-100 / LD-102는 장기간 신뢰할 수 있는 차량 감지를 위한 설치자 친화적인 솔루션을 제공합니다.
