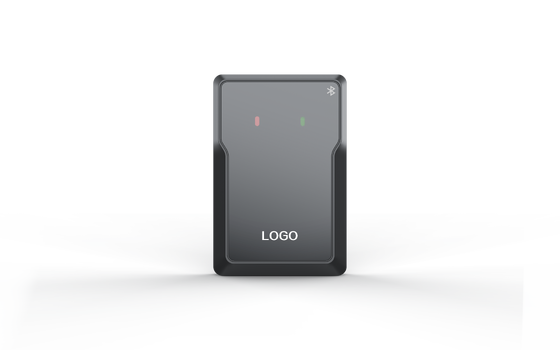

RD79-6M 79GHz 차단 게이트 레이더 센서 (안티 크러시 및 트리거 감지용) IP66 블루투스 RS485

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	RD79-6M
문서	RD79-6M.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	판지 상자
배달 시간	5-8 근무일
지불 조건	L/C,D/A,D/P,T/T,웨스턴 유니온
공급 능력	1000 PC/m

제품 상세 정보

제품 유형	배리어 게이트 레이더 센서	레이더 기술	79GHz 밀리미터 파동 레이더
작동 주파수	79~81GHz	레이더 모드	충돌 방지/트리거/경사형 트리거
거리 분해능	4 센티미터	안테나 구성	2T4R 안테나
탐지 목표	차량 전용/보행자 및 차량 감지	배리어 암 타입	스트레이트 암 / 접이식 암 / 울타리 암 / 광고 장벽
통신방식	통신방식	APP 구성	GL 제어
응답 시간	≤100ms	공급 전압	DC12~24V
평균 전류	200mA@12V	최대 전류	600mA
평균 전력	1.2W@12V	작동 온도	-40℃ ~ +80℃
보호 등급	IP66	제품 크기	73.5×110.9×32.8mm
배선 출력	전원, GND, RS485, COM, NO	주요 기능	배리어 충돌 방지 보호 및 개방 트리거

메시지를 남겨주세요

제품 설명

RD79-6M 79GHz 차단기 레이더 센서 (충돌 방지 및 트리거 감지, IP66, 블루투스, RS485)

RD79-6M 79GHz 차단기 레이더 센서

RD79-6M은 주차 차단기, 입출구 관리, 주차장, 지하 주차장 및 차량 출입 통제 시스템을 위해 설계된 79GHz 밀리미터파 레이더 센서입니다. 이는 "충돌 방지" 및 "트리거 감지" 모두에 사용될 수 있으며, 차단기 팔 구역 내의 차량 또는 보행자를 감지하고 리프팅 또는 하강 동작을 보다 안전하게 제어하는 데 도움을 줍니다.기존 루프 감지기 또는 적외선 센서와 비교하여 RD79-6M은 2T4R 안테나 구조를 갖춘 79GHz LFM-CW 레이더 기술을 사용합니다. 이는 높은 거리 해상도, 정확한 대상 감지 및 실외 또는 복잡한 주차 환경에서의 안정적인 작동을 제공합니다. 이 레이더는 오탐지를 줄이고 차단기 안전을 개선하는 데 도움이 되며, 특히 차량 통행이 빈번하고 설치 공간이 제한적인 장소에 유용합니다.이 레이더는 직선형 팔 차단기, 접이식 팔 차단기, 펜스 차단기 및 광고 차단기를 포함한 여러 차단기 팔 유형을 지원합니다. 또한 충돌 방지 모드, 트리거 모드 및 경사 장착 트리거 모드를 포함한 다양한 감지 모드를 지원합니다. 블루투스 앱 구성 및 RS485 통신을 통해 설치자는 프로젝트 시운전 중에 매개변수를 더욱 편리하게 조정할 수 있습니다. PDF에 따르면 레이더는 GL Control 앱을 통해 장치 모드, 차단기 팔 유형, 팔 방향, 감지 대상 유형, 감지 거리, 배경 학습, 구성 저장 및 재시작 기능을 포함하여 구성할 수 있습니다.주요 특징충돌 방지 및 트리거 감지를 위한 하나의 장치

- RD79-6M은 충돌 방지 및 트리거 감지를 하나의 레이더 센서로 통합합니다. 이는 차단기 팔 아래의 차량 및 보행자를 보호하는 동시에 차단기 제어를 위한 차량 트리거 감지를 제공합니다.

79GHz 고정밀 레이더 기술

- 레이더는 79-81GHz에서 작동하며 밀리미터파 감지를 사용하여 각도 해상도와 측정 정확도를 향상시킵니다. 4cm의 거리 해상도는 차단기 팔 주변의 대상을 보다 정확하게 감지하는 데 도움이 됩니다.

보행자-차량 분리 지원 - 레이더는 차량 감지 전용 및 보행자 + 차량 감지 옵션을 포함한 대상 유형 선택을 지원합니다. 이는 다양한 안전 및 교통 관리 요구 사항을 가진 주차 프로젝트에 적합합니다.
다중 차단기 팔 호환성 - RD79-6M은 직선형 팔, 접이식 팔, 펜스 팔 및 광고 차단기 애플리케이션을 지원합니다. 설치자는 실제 현장에 따라 앱에서 차단기 팔 유형을 선택할 수 있습니다.
블루투스 앱 디버깅 - 레이더는 GL Control 앱을 통해 구성할 수 있습니다. 설치자는 RD79-6M 장치를 검색하고, 블루투스로 연결하고, 비밀번호를 입력하고, 구성을 읽고, 매개변수를 조정하고, 배경 학습을 수행하고, 구성을 저장하고, 레이더를 다시 시작할 수 있습니다.
조정 가능한 감지 범위 - 앱을 통해 사용자는 실제 차단기 시나리오에 따라 왼쪽 거리, 오른쪽 거리, 장거리 감지 거리 및 근거리 미감지 거리를 조정할 수 있습니다. 이는 충돌 방지 구역 구성을 개선하고 오탐지를 줄이는 데 도움이 됩니다.
RS485 통신 및 릴레이 출력 - 배선도는 DC 전원 입력, RS485 A/B 통신, COM 및 NO 출력을 보여줍니다. 이는 레이더를 차단기 컨트롤러 및 주차 출입 통제 시스템에 적합하게 만듭니다.
IP66 실외 보호 - 레이더는 IP66 보호 등급, PC 및 알루미늄 합금 하우징, -40°C ~ +80°C의 작동 온도 범위를 갖추고 있어 실외 주차장, 지하 주차장 및 열악한 날씨 환경에 적합합니다.
기술 사양항목
사양모델

RD79-6M

제품 유형	차단기 레이더 센서
작동 주파수	79-81GHz
레이더 기술	LFM-CW 밀리미터파 레이더
안테나	2T4R
거리 해상도	4cm
감지 대상	차량 전용 / 보행자 및 차량 감지
차단기 팔 유형	직선형 팔 / 접이식 팔 / 펜스 팔 / 광고 차단기
통신	블루투스 / RS485
응답 시간	≤100ms
공급 전압	DC12-24V
평균 전류	200mA@12V
최대 작동 전류	600mA
평균 전력	1.2W@12V
하우징 재질	PC + 알루미늄 합금
제품 크기	73.5 × 110.9 × 32.8mm
보호 등급	IP66
작동 온도	-40°C ~ +80°C
배선 정의	와이어 색상
기능	빨간색

+12-24V DC

검은색	GND
녹색	RS485 B-
노란색	RS485 A+
파란색	COM
흰색	NO
갈색	예약됨
주황색	예약됨
응용 분야	지하 주차장 출입 통제
주차장 입출구	지하 주차장 출입 통제

주거 단지 주차 차단기

상업용 건물 주차 시스템
차량 입출구 관리
직선형 팔 차단기
접이식 팔 차단기
펜스 차단기
광고 차단기
차단기 충돌 방지
차량 트리거 감지
설치 참고 사항
레이더는 차단기 캐비닛 측면에 설치됩니다. 설명서의 설치 참조에 따르면, 개구부 홀은 Φ17mm이고, 차단기 캐비닛으로부터의 수평 거리는 약 23-33cm이며, 지면으로부터의 고정 홀 거리는 차단기 크기에 따라 다릅니다. 설명서에는 제품 치수 73.5 × 110.9 × 32.8mm도 나와 있습니다.
권장 설치 위치:
차단기 팔 구역을 향하는 차단기 캐비닛 측면에 레이더를 설치하십시오.
