듀얼 채널 차량 루프 감지기 20-2000uh 110-240VAC 주차 장벽 게이트
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | JUTAI |
| 인증 | CE |
| 모델 번호 | LD-200 |
| 문서 | LD-200.202.pdf |
| 최소 주문 수량 | 1 |
| 가격 | negotiable |
| 포장 세부 사항 | 만화 |
| 배달 시간 | 5-8 근무일 |
| 지불 조건 | T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,MoneyGram,Alipay |
| 공급 능력 | 달 당 1000개 조각 |
제품 상세 정보
| 전력 요구 사항 | 110~240VAC(48~63Hz) | 자동 회전 범위 | 20-2000어 |
|---|---|---|---|
| 감광도 | 16방향 선택 가능/최고 0.010%Dl/L/최저 2.56% | 작동 온도 | -40 ~ +70℃ |
| 응답 시간 | 켜기 10-90ms / 끄기 10-90ms | 사양 | 13.6*8.6*5.2 |
| 강조하다 | 20-2000uh 루프 감지기,듀얼 채널 차량 루프 디텍터,110-240VAC 유도 루프 감지기 |
||
제품 설명
자동차, 트럭, 오토바이, 차단기 및 산업용 도어 애플리케이션용 LD-200 루프 검지기
제품 개요
차량 계수, 감지 및 주차 관리를 위한 이중 코일 차량 루프 검지기. 주차 관리 및 출입 통제 애플리케이션을 위한 고급 차량 감지 시스템.
주요 장점
- 넓은 감지 범위 및 높은 감도: 15~2000μH의 넓은 감지 범위로 다양한 차량의 정확한 감지
- 자동 재설정 기능: 오작동 시 자동으로 재설정하여 시스템 안정성 향상
- 방향 인식: 차량 이동 방향에 따른 정확한 활성화
- 40000V 낙뢰 보호: 견고한 보호 기능으로 장기적인 내구성 보장
- 넓은 작동 환경: -40°C ~ +70°C에서 안정적인 성능
핵심 기능
- 차량 감지: 인덕턴스 변화에 기반한 유도 감지 기술을 사용하여 차량을 정확하게 감지
- 방향 인식: 정확한 게이트 제어를 위해 특정 차량 이동 방향 식별
- 자동 재설정: 오작동 시 자동으로 재설정하여 수동 개입 제거
- 릴레이 출력: 게이트 제어, 교통 관리 및 차량 계수를 위한 릴레이 출력 신호 제공
애플리케이션
- 교통 관리 시스템
- 게이트 자동화
- 주차 시설 관리
- 출입 통제 시스템
- 신호등 제어
- 차량 계수 및 분석
제품 이미지

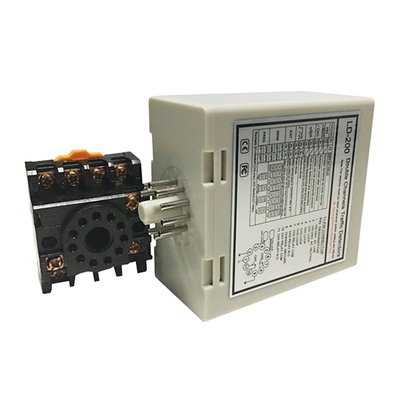

이중 채널 차량 주차 관리 유도 루프 검지기
루프 검지기 연결 다이어그램
감도 선택 스위치
표시등 및 스위치
| 표시등 | 상태 | 의미 |
|---|---|---|
| 전원 LED (빨강) | 점등 | 전원 켜짐 |
| CH1 감지 LED | 연속 | 차량 감지 |
| 느린 깜박임 | 루프 단락 또는 트위스트 부족 | |
| 빠른 깜박임 | 루프 개방 또는 트위스트 과다 | |
| CH2 감지 LED | 연속 | 차량 감지 |
| 느린 깜박임 | 루프 단락 또는 트위스트 부족 | |
| 빠른 깜박임 | 루프 개방 또는 트위스트 과다 |
감도 선택
7방향 및 10방향 DIP 스위치 설정을 사용한 감도 및 주파수 조정:
- DIP 스위치 6, 7, 8은 CH1 감도 (0.8~0.015)를 제어합니다.
- DIP 스위치 3, 4, 5는 CH2 감도 (0.8~0.015)를 제어합니다.
채널 1 루프 기능 선택
특수 기능 설정
CH1 및 CH2 감도 선택
주파수 설정
리셋 버튼 참고: DIP 스위치 설정을 변경할 때마다 LD-200을 재설정해야 합니다.
설치 지침
- 유도 코일에는 강자성선을 사용하십시오 (총 길이 최대 500미터).
- 코일 절단 크기: 직사각형 길이 1.0-2.0m * 너비 0.8-1.2m
- 모서리에서 직각을 피하십시오.
- 설치 중 제품 플러그와 소켓을 수직 방향으로 유지하십시오.
권장 코일 설치 개요
올바른 설치 방향
시스템 통합
단일 채널 입출구 애플리케이션을 위한 방향 인식 기능이 있는 JUTAI LD200/202 이중 채널 차량 루프 검지기 시리즈.
호환 부품
- JUTAI 단일 도어 컨트롤러 (모델: AC-11)
- JUTAI 차단기 (모델: BR-110)
- JUTAI 장거리 RFID 리더기 (모델: PUHF-9)
- 고온 저항 루프 코일 (모델: JTHT-11)
작동 과정
입장 과정
- 동시 루프 코일 활성화: 차량 진입 시 두 루프 코일이 눌림
- UHF 리더기 활성화: LD-200/202가 입구에서 UHF 리더기를 트리거합니다.
- 카드 ID 읽기: 리더기가 Wiegand 출력을 통해 컨트롤러로 ID를 전송합니다.
- ID 확인 및 게이트 열림: 컨트롤러가 ID를 확인하고 차단기를 엽니다.
- 차량 진입: 차량 통과 후 차단기가 자동으로 내려갑니다.
- 안전 보장: LD-100/102는 안전 및 충돌 방지 기능을 제공합니다.
퇴장 과정
- UHF 리더기 활성화: LD-200/202가 내부 UHF 리더기를 트리거합니다.
- ID 확인 및 게이트 열림: 컨트롤러가 ID를 확인하고 출구 차단기를 엽니다.
- 차량 퇴장: 차량 통과 후 차단기가 자동으로 내려갑니다.
- 안전 조치: LD-100/102는 퇴장 과정 중 안전을 제공합니다.
방향 인식
이중 채널 루프 검지기가 차량이 다른 UHF 리더기를 통과할 때 신호를 다시 트리거하지 않도록 하여 정확한 입출 기록을 유지합니다.
방향 인식 기능
독립 작동 모드
JUTAI LD-200/202는 표준 1입 1출 주차장의 두 개의 독립적인 단일 채널 루프 검지기로 작동할 수 있습니다:
- 하나의 루프 코일이 리더기를 트리거하고 카드를 읽습니다.
- 다른 루프 코일이 차단기 충돌 방지 기능을 제공합니다.
- 하드웨어 요구 사항을 줄여 비용 절감 효과
독립 작동 모드 구성
