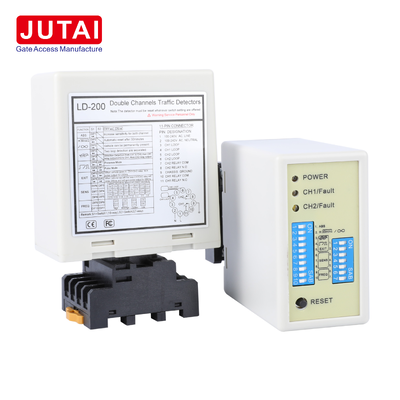

LD-200 / LD-202 듀얼 채널 차량 루프 검지기

JUTAI LD-200 / LD-202는 듀얼 채널 유도 차량 루프 검지기이며, 주차 차단기, 차량 출입 통제, 접근 통제 시스템 및 교통 관리 애플리케이션을 위해 설계되었습니다.

단일 채널 검지기와 달리 듀얼 채널 설계는 두 개의 독립적인 유도 루프, CH1 및 CH2를 연결할 수 있어 하나의 검지기로 두 개의 차량 감지 영역을 모니터링할 수 있습니다. 또한 두 개의 루프 구성은 차량 방향 감지를 지원하므로 검지기는 주차장 입구, 출구 및 양방향 차량 차선에 특히 적합합니다.

검지기는 구성 가능한 상주 및 펄스 릴레이 출력, 각 채널에 대한 8가지 감도 수준, 4가지 선택 가능한 작동 주파수 수준 및 다양한 주차 및 교통 통제 요구 사항을 위한 6가지 작동 모드를 제공합니다.

주요 특징

듀얼 채널 차량 감지

LD-200 / LD-202는 두 개의 독립적인 루프 입력을 지원합니다:

• CH1 루프
• CH2 루프

두 채널 모두 차량을 독립적으로 감지할 수 있어 하나의 검지기로 두 개의 별도 단일 채널 감지 회로가 일반적으로 필요한 기능을 수행할 수 있습니다.

이는 다음 용도에 적합합니다:

• 주차장 입구 및 출구 차선
• 차단기 제어
• 차량 상주 감지
• 방향 인식
• 교통 통제
• 차량 통과 로직

차량 방향 감지

듀얼 루프 설계의 주요 장점 중 하나는 방향 감지입니다.

두 개의 루프를 차량 이동 경로에 순차적으로 설치할 수 있습니다.

예를 들어:

CH1 → CH2

는 한 가지 이동 방향으로 해석될 수 있으며, 반면에:

CH2 → CH1

는 반대 방향으로 해석될 수 있습니다.

이를 통해 컨트롤러는 차량의 진입 및 진출 움직임을 구별하고 선택한 작동 모드에 따라 해당 CH1 또는 CH2 릴레이 출력을 생성할 수 있습니다.

매뉴얼에는 차량이 CH1 및 CH2에 진입하고 나가는 순서에 기반한 여러 방향 감지 모드가 제공됩니다.

6가지 선택 가능한 작동 모드

검지기는 다양한 제어 요구 사항을 위해 6가지 작동 모드를 제공합니다.

모드 1 — 방향 펄스 감지

CH1과 CH2 간의 순서를 감지하고 차량이 해당 루프를 떠난 후 릴레이 펄스를 생성합니다.

모드 2 — 방향 상주 감지

두 루프의 순서를 사용하여 방향을 결정하고 선택한 이동 방향에 따라 상주 출력을 생성합니다.

모드 3 — 대체 방향 상주 로직

다른 차량 진입 및 진출 출력 타이밍이 필요한 애플리케이션을 위해 또 다른 듀얼 루프 방향 제어 로직을 제공합니다.

모드 4 — 독립 듀얼 채널 감지

CH1 및 CH2는 별도의 차량 상주 감지 채널로 작동합니다.

이 모드는 방향 감지 없이 두 개의 독립적인 루프를 모니터링해야 할 때 유용합니다.

모드 5 — 진입 펄스 감지

차량이 CH1 또는 CH2에 진입하면 해당 릴레이가 펄스 출력을 생성합니다.

모드 6 — 진출 펄스 감지

차량이 CH1 또는 CH2를 떠난 후 해당 릴레이가 펄스를 생성합니다.

이 유연한 모드 구조를 통해 동일한 검지기를 간단한 듀얼 루프 감지 및 보다 고급 차량 방향 애플리케이션 모두에 사용할 수 있습니다.

8단계 독립 감도 조정

각 채널은 8가지 선택 가능한 감도 수준입니다.

이를 통해 설치자는 다음 사항에 따라 CH1 및 CH2를 조정할 수 있습니다:

• 루프 크기
• 차량 유형
• 설치 조건
• 필요한 감지 감도

매뉴얼에는 트레일러와 같이 안정적인 상주 감지가 중요한 애플리케이션을 위한 특수 감도 증가 기능도 제공됩니다.

20–100kHz 조정 가능 주파수

작동 주파수는 약 20kHz ~ 100kHz까지 4가지 선택 가능한 주파수 수준을 사용하여 조정할 수 있습니다:

• 높음
• 중고
• 중저
• 낮음

주파수 조정은 여러 루프가 서로 가까이 설치된 경우 유용합니다. 다른 주파수 설정은 인접한 감지 루프 간의 간섭을 줄이는 데 도움이 될 수 있기 때문입니다.

자동 재설정 및 영구 상주

검지기는 두 가지 차량 상주 동작을 지원합니다.

영구 상주 모드

감지된 차량은 차량이 루프를 떠나거나 검지기가 수동으로 재설정될 때까지 자동 재설정 없이 지속적으로 상주할 수 있습니다.

자동 재설정 모드

일반 모드에서는 검지기가 약 10분 동안 차량이 지속적으로 상주하면 자동으로 재설정됩니다.

이는 비정상적이거나 의도하지 않은 장시간 감지 조건을 복구하는 데 도움이 될 수 있습니다.

기술 사양

일반적인 애플리케이션

주차 차단기

주차 차단기에 접근, 통과 또는 떠나는 차량을 감지하고 차단기 컨트롤러에 신호를 제공합니다.

주차장 입구 및 출구 방향 감지

순차적으로 설치된 두 개의 루프는 CH1/CH2 감지 순서에 따라 차량 이동 방향을 구별할 수 있습니다.

두 개의 독립적인 차량 감지 영역

방향 감지가 필요하지 않은 경우 CH1 및 CH2는 두 개의 별도 상주 채널로 작동할 수 있습니다.

차량 접근 통제

호환되는 접근 제어 및 게이트 제어 장비에 차량 상주 또는 펄스 신호를 제공할 수 있습니다.

주차 계수 및 교통 로직

CH1 → CH2 또는 CH2 → CH1 순서는 연결된 제어 시스템에서 차량 흐름 및 방향 로직에 사용될 수 있습니다.

루프 설치

매뉴얼은 총 루프 둘레에 따라 루프 회전 수를 구성할 것을 권장합니다:

일반적인 듀얼 루프 방향 감지 설치의 경우, 매뉴얼은 CH1과 CH2를 차량 이동 경로를 따라 배치된 두 개의 별도 루프로 설명하며, 두 감지 루프 간의 간격은 약 1m입니다.

듀얼 채널 루프 검지기를 선택하는 이유

단일 채널 차량 검지기와 비교하여 LD-200 / LD-202는 몇 가지 중요한 이점을 제공합니다:

• 하나의 검지기로 두 개의 유도 루프 지원
• 차량 방향 감지 지원
• CH1 및 CH2는 독립적으로 작동할 수도 있습니다
• 채널당 8가지 감도 수준
• 6가지 구성 가능한 작동 모드
• 상주 및 펄스 출력 옵션
• 20–100kHz 주파수 조정
• 자동 재설정 및 영구 상주 모드
• 입출구 차량 제어에 적합

주차 시스템 통합업체의 경우, 이는 두 개의 루프, 차량 방향 인식 또는 보다 유연한 차단기 제어 로직이 필요한 경우 듀얼 채널 검지기를 특히 유용하게 만듭니다.

• 전원 LED (빨간색): "전원 켜짐"을 나타내기 위해 켜짐
• CH1 감지 LED:
  • 계속 켜짐: 차량 감지
  • 느린 깜박임: 루프 단락 또는 회전 수 부족
  • 빠른 깜박임: 루프 개방 또는 과도한 회전 수
• CH2 감지 LED:
  • 계속 켜짐: 차량 감지
  • 느린 깜박임: 루프 단락 또는 회전 수 부족
  • 빠른 깜박임: 루프 개방 또는 과도한 회전 수

감도 및 주파수 조정은 7방향 및 10방향 딥 스위치 설정을 통해 용이하게 이루어집니다:

• 딥 스위치 구성을 통해 8가지 다른 감도 설정 가능
• 딥 스위치 6, 7, 8은 CH1 감도(0.8 ~ 0.015)를 제어합니다
• 딥 스위치 3, 4, 5는 CH2 감도(0.8 ~ 0.015)를 제어합니다

스위치 1 (S1) - 채널 1 루프 기능 선택:

• DIP 1 & DIP 2: 트레일러용 특수 감도 증가 (양 채널)
• D3, D4, D5 및 스위치 2 D1, D2: 특수 기능 (모드 1, 2, 3 방향 감지. 모드 4, 5, 6 일반 모드)
• D6 & D7 & D8 및 스위치 2 D3 & D4 & D5: CH1 및 CH2 감도 선택 (8단계)
• D9 & D10 및 스위치 2 D6, D7: 주파수 선택 (20K ~ 100KHz)

• 코일 절단 크기는 직사각형이어야 합니다: 길이 1.0 ~ 2.0미터, 너비 0.8 ~ 1.2미터
• 가능한 한 모서리에서 직각을 피하십시오
• 유도 코일에는 강자성선을 사용하고 총 길이는 최대 500미터입니다
• 설치 중 제품 플러그와 소켓을 수직 방향으로 유지하십시오

방향 인식 기능이 장착된 JUTAI LD200/202 이중 채널 차량 루프 검지기 시리즈는 다음 장비와 통합될 때 단일 채널 입출구 시나리오에 이상적입니다:

• JUTAI 원 도어 컨트롤러 (모델: AC-11)
• JUTAI 게이트 배리어 (모델: BR-110)
• JUTAI 장거리 RFID 리더 (모델: PUHF-9)
• 고온 저항 루프 코일 (모델: JTHT-11)

JUTAI LD-200/202 이중 채널 루프 검지기는 두 개의 독립적인 단일 채널 루프 검지기로도 작동할 수 있으며, 표준 일방향 주차장에 적합합니다.

이 구성은 각 기능에 대해 별도의 검지기를 사용하는 데 드는 하드웨어 비용을 줄여 비용 절감 효과를 제공합니다.
