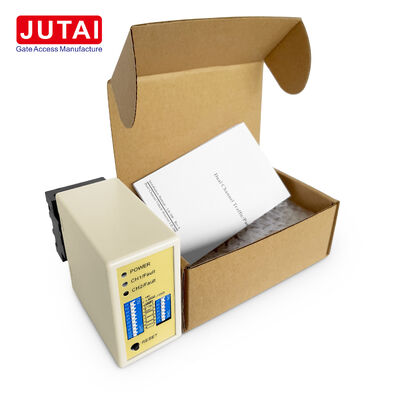

LD-200 주차 장벽 듀얼 루프 감지기 8 레벨 감도 및 차량 방향 감지
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | JUTAI |
| 인증 | CE |
| 모델 번호 | LD-200 |
| 문서 | LD-200.202.pdf |
| 최소 주문 수량 | 1 |
| 가격 | negotiable |
| 포장 세부 사항 | 만화 |
| 배달 시간 | 5-8 근무일 |
| 지불 조건 | T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,Alipay |
| 공급 능력 | 달 당 1000개 조각 |
제품 상세 정보
| 모델 | LD-200 / LD-202 | 루프 입력 | CH1 루프 + CH2 루프 |
|---|---|---|---|
| 주파수 범위 | 20-100KHZ | 방향 감지 | 지원됨 |
| 자동 재설정 시간 | 일반 모드에서 10분 | LD-200 전원 공급 장치 | 100-240VAC |
| 감지 채널 | 2 채널 | LD-202 전원 공급 장치 | 12-24VAC/DC |
| 감지 범위 | 0.015% ~ 0.8% | 작업 모드 | 6가지 선택 가능한 모드 |
| 민감도 수준 | 채널당 8레벨 | 독립적인 탐지 | CH1 및 CH2 독립적 감지 지원 |
| 강조하다 | LD-200 주차 장벽 루프 감지기,감수성 조절 장치가 있는 듀얼 루프 탐지기,차량 방향 감지 루프 감지기 |
||
제품 설명
LD-200 주차 장벽 듀얼 루프 감지기
제품 개요
LD-200은 두 개의 감지 루프, 조절 가능한 감지 감도 및 차량 방향 정보를 필요로하는 주차 장벽 설치를 위해 설계되었습니다.이 듀얼 채널 탐지기는 하나의 단위에서 CH1 및 CH2 루프 입력을 받아, 접근 및 안전 루프를 모두 활용하는 입구 차선, 출구 차선 및 장벽 시스템에 이상적입니다.
주요 작동 장점은 채널별로 0.015% (최고 감수성) 에서 0.8% (최저 감수성) 까지 8 단계 감수성 조정입니다.이것은 설치자가 정확하게 루프 기하학과 사이트 조건에 검출기 응답을 일치 할 수 있습니다.
루프가 연속적으로 배치되면 LD-200은 CH1 및 CH2 활성화 순서에 따라 차량 방향을 식별합니다.연결된 주차 장벽 컨트롤러에 필요한 존재 또는 펄스 행동을 생성하기 위해 DIP 스위치를 통해 여러 방향 모드를 선택할 수 있습니다..
주요 제품 장점
단일 탐지기에 두 개의 루프 입력
채널당 8개의 선택 가능한 감도 레벨
순차적 루프 활성화를 이용한 방향 탐지
6개의 구성 가능한 작업 모드
20~100kHz 선택 가능한 주파수 범위
영구 현존 또는 자동 리셋 모드
CH1 및 CH2 상태의 별도의 표시
오프 루프/단기 진단 표시
기술 사양
| 매개 변수 | 사양 |
|---|---|
| 모델 | LD-200 |
| 탐지기 유형 | 2채널 인덕티브 루프 탐지기 |
| 전력 입력 | 100-240VAC |
| 루프 입력 | CH1 / CH2 |
| 감수성 단계 | 채널당 8개 |
| 가장 민감함 | 00.015% |
| 가장 낮은 감수성 | 00.8% |
| 선택 가능한 주파수 | 20~100kHz |
| 주파수 대역 | 4 |
| 작동 논리 | 6가지 모드 |
| 방향 인식 | 네 |
| 독립적인 존재 모드 | 네 |
| 펄스 기능 | 네 |
| 정상 자동 재설정 | 약 10분 |
| 영구 현존 모드 | 네 |
| 트레일러 감수성 기능 | 네 |
| 출력 | CH1 릴레이 COM/NO; CH2 릴레이 COM/NO |
감수성 조절
각 채널은 0.015%, 0.02%, 0.04%, 0.08%, 0.12%, 0.2%, 0.5%, 또는 0.8%의 8 레벨의 독립적인 감도 설정을 갖추고 있습니다.트레일러용 용도로 특수 감수성 증가 기능이 포함되어 있습니다., 긴 차량이나 트레일러가 루프를 통과 할 때 원치 않는 릴레이 방출을 방지합니다.
장벽 경로 방향 인식
짝이 된 루프를 사용하여 탐지기는 입구 또는 출구 움직임을 식별합니다. CH1-to-CH2 활성화는 한 방향을 나타냅니다. CH2-to-CH1은 역을 나타냅니다.여러 방향 작동 모드는 주차 장벽 또는 액세스 제어 시스템 논리와 일치하는 출력 행동을 허용합니다..
주차용 애플리케이션
- 진입 장벽 접근 및 통로 탐지
- 출구 장벽 차량 방출 논리
- 상업용 주차장 노선
- 주거용 차량용 문
- 입장권 또는 접근 통제 차량 입구
- 방향 차량 흐름 모니터링
설치 및 간섭 제어
가까운 곳에 설치된 여러 루프의 경우 탐지기 주파수는 높고, 중간-높고, 중간-낮거나 낮게 설정할 수 있습니다.이웃 루프 시스템에서 다른 주파수 선택을 사용하면 크로스 토크 간섭을 줄입니다..
지표 및 스위치
- 전력 LED (RED):"전력 ON"을 표시하는 등등
- CH1 감지 LED:
- 정전: 차량 탐지
- 느린 깜박임: 루프 단회로 또는 불충분한 윙
- 빠른 깜빡임: 루프 오픈 회로 또는 과도한 윙
- CH2 감지 LED:
- 정전: 차량 탐지
- 느린 깜박임: 루프 단회로 또는 불충분한 윙
- 빠른 깜빡임: 루프 오픈 회로 또는 과도한 윙
감수성 선택
감수성 및 주파수 조절은 구성을 통해 사용할 수있는 여덟 가지 다른 감수 수준으로 7 차원 및 10 차원 디프 스위치 설정을 통해 용이합니다.
스위치 구성
스위치 1 (S1) - 채널 1 루프 기능 선택:
- DIP 1 & DIP 2: 두 트레일러 (두 채널) 에 대한 특별한 감수성 증가
- D3, D4, D5 및 스위치 2 D1, D2: 특수 기능 (모드1, 2, 3 방향 감지. 모드 4, 5, 6 정상 모드)
- D6 & D7 & D8 및 스위치 2 D3 & D4 & D5: CH1 및 CH2 감수성 선택 (8 레벨)
- D9 & D10 및 스위치2 D6, D7: 주파수 선택 (20 K ~ 100 KHz)
리셋 버튼 참고:LD-200은 디프 스위치의 설정 변경이 있을 때마다 재설정되어야 합니다.
설치 지침
- 코일 절단 크기는 직사각형이어야합니다: 길이 1.0 ~ 2.0 미터, 너비 0.8 ~ 1.2 미터
- 가능한 한 구석에서 직각을 피하십시오.
- 인덕션 코일에 철자기 전선을 사용하십시오. 총 길이는 최대 500 미터입니다.
- 설치 중에 제품 플러그와 소켓을 수직 방향으로 유지하십시오.
시스템 통합
방향 인식 기능이 있는 JUTAI LD200/202 이중 채널 차량 루프 탐지기 시리즈는 다음과 같이 통합되면 단일 채널 출입 및 출입 시나리오에 이상적입니다.
- JUTAI 1개의 문 컨트롤러 (모델: AC-11)
- JUTAI 게이트 장벽 (모델: BR-110)
- JUTAI 장거리 RFID 리더 (모델: PUHF-9)
- 고온 저항 루프 코일 (모델: JTHT-11)
작동 원칙
입시 절차:
- 자동차는 공동체의 주차장에 들어가 동시에 두 개의 루프 코일을 눌러
- LD-200/202는 입구에서 UHF 리더를 작동시킵니다.
- UHF 리더는 카드 ID를 읽고 Wiegand 출력을 통해 컨트롤러로 전송
- 컨트롤러는 ID 유효성을 확인하고 출력 릴레이 신호를 게이트 장벽을 열기 위해
- 차가 들어가면 막대기 팔이 자동으로 내려갑니다.
- LD-100/102는 안전 및 반 충돌 기능을 제공합니다.
출입 절차:
- 자동차 출구 지역 / 주차장, UHF 리더 내부를 통과
- LD-200/LD-202는 UHF 리더를 작동시켜 카드를 읽고 컨트롤러에 ID를 전송합니다.
- 컨트롤러는 ID 유효성을 확인하고 출력 릴레이 신호를 게이트 장벽을 열기 위해
- 자동차 출구, 장벽 팔 자동으로 낮아
- LD-100/102는 안전 및 반 충돌 기능을 제공합니다.
방향 인식
방향 인식 기능은 차가 다른 UHF 리더를 지나갈 때 이중 채널 루프 감지기가 신호를 다시 작동시키지 않도록 합니다.시스템에 입력 또는 출력 기록만 기록하는 것.
독립적인 동작 모드
JUTAI LD-200/202 이중 채널 루프 탐지기는 표준 한 입구 및 한 출구 주차장에 적합한 두 개의 독립적인 단일 채널 루프 탐지기로도 작동 할 수 있습니다.이 구성은 각 기능에 대한 별도의 검출기를 사용하는 것과 관련된 하드웨어 비용을 줄임으로써 비용 절감 이점을 제공합니다..
