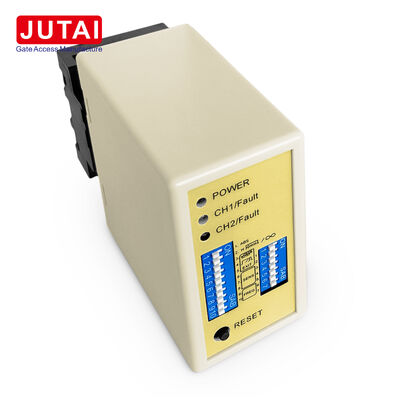

주차 입구 출구 장벽 게이트 및 접근 제어 시스템에 대한 듀얼 채널 인덕티브 차량 탐지기

이 인덕티브 차량 탐지기는 두 개의 도로 루프가 자동차, 밴, 트럭 및 기타 차량의 움직임을 관리하는 제어 차량 입구 및 출구에 설계되었습니다.이 단위는 하나의 듀얼 채널 플랫폼에서 CH1과 CH2를 모니터링합니다., 연결 된 장벽 게이트 또는 액세스 컨트롤러에 대한 릴레이 신호로 루프 활동을 변환합니다.

주차 입구에서는 첫 번째 루프가 접근하는 차량을 감지하고 두 번째 루프는 통과를 확인합니다. 출구 차선에서는 동일한 개념이 출구 방향 논리를 지원합니다.루프가 순서대로 설치되면, 검출기는 CH1에서 CH2 또는 CH2에서 CH1으로 차량 이동 방향을 결정합니다.

릴레이 기반 출력으로, 탐지기는 호환되는 장벽 제어기, 주차 제어 패널 및 건조 접촉 또는 릴레이 트리거 된 입력을 수용하는 차량 액세스 시스템과 통합됩니다.연결된 컨트롤러는 오픈과 같은 특정 행동을 결정합니다., 대기, 계산, 또는 통과를 확인합니다.

검출기는 DIP 스위치 구성을 통해 6가지 선택 가능한 모드를 제공합니다.

• 방향에 따른 펄스 출력
• 방향 관련 현존 출력
• CH1 및 CH2의 별도의 존재 작업
• 차량이 루프로 들어가면 출력되는 펄스
• 차량이 루프를 떠난 후 출력되는 펄스

이 유연성은 시스템 통합자가 간단한 존재 구역에서 방향 민감한 응용 프로그램에 이르기까지 다양한 차선 설계에 단일 검출기를 사용할 수 있습니다.

각 루프 채널에는 8개의 감도 선택 (0,015%에서 0.8%) 과 약 20-100kHz의 4개의 주파수 선택이 있습니다.이러한 조정은 설치자가 특정 루프 레이아웃에 대한 시스템 성능을 최적화하고 인접한 루프의 간섭을 줄일 수 있습니다..

• 하나의 탐지기에 두 개의 인덕티브 루프 채널
• 루프 서열에서 방향 인식
• 존재 및 펄스 출력 옵션
• 독립적인 채널 운영 능력
• CH1 및 CH2에 대한 8개의 감수성 설정
• 4개의 주파수 선택
• 자동 리셋 및 영구 현존 모드
• 트레일러 감수성 향상
• LED 보조 결함 진단

• 주차 출입장 제어
• 주차 출구 제어
• 주거용 게이트 노선
• 상업용 차량 접근
• 산업 현장 입구
• 두 루프 교통 방향 논리

적절한 루프 설치는 신뢰할 수있는 인덕티브 검출에 필수적입니다.설명서는 루프 둘레에 기초한 루프 회전 권고 사항을 제공하고 탐지 플러그 및 소켓 설치를위한 수직 방향성을 지정합니다..

• 전력 LED (RED):"전력 ON"을 표시하는 등등
• CH1 감지 LED:
  • 정전: 차량 탐지
  • 느린 깜박임: 루프 단회로 또는 불충분한 윙
  • 빠른 깜빡임: 루프 오픈 회로 또는 과도한 윙
• CH2 감지 LED:
  • 정전: 차량 탐지
  • 느린 깜박임: 루프 단회로 또는 불충분한 윙
  • 빠른 깜빡임: 루프 오픈 회로 또는 과도한 윙

감수성과 주파수 조절은 7차원 및 10차원 디프 스위치 설정으로 용이합니다.

• 디프 스위치 구성을 통해 사용할 수 있는 8 가지 다른 감도 설정
• 디프 스위치 6, 7 및 8는 CH1 감수성 (0.8 ~ 0.015) 을 제어합니다.
• 디프 스위치 3, 4 및 5 제어 CH2 감수성 (0.8 ~ 0.015)

스위치 1 (S1) - 채널 1 루프 기능 선택:

• DIP 1 & DIP 2: 두 트레일러 (두 채널) 에 대한 특별한 감수성 증가
• D3, D4, D5 및 스위치 2 D1, D2: 특수 기능 (모드1, 2, 3 방향 감지. 모드 4, 5, 6 정상 모드)
• D6 & D7 & D8 및 스위치 2 D3 & D4 & D5: CH1 및 CH2 감수성 선택 (8 레벨)
• D9 & D10 및 스위치2 D6, D7: 주파수 선택 (20 K ~ 100 KHz)

• 코일 절단 크기는 직사각형이어야합니다: 길이 1.0 ~ 2.0 미터, 너비 0.8 ~ 1.2 미터
• 가능한 한 구석에서 직각을 피하십시오.
• 인덕션 코일에 철자기 전선을 사용하십시오. 총 길이는 최대 500 미터입니다.
• 설치 중에 제품 플러그와 소켓을 수직 방향으로 유지하십시오.

방향 인식 기능이 장착된 JUTAI LD200/202 이중 채널 차량 루프 탐지시리즈는 다음과 같이 통합되면 단일 채널 입출 시나리오에 이상적입니다.

• JUTAI 1개의 문 컨트롤러 (모델: AC-11)
• JUTAI 게이트 장벽 (모델: BR-110)
• JUTAI 장거리 RFID 리더 (모델: PUHF-9)
• 고온 저항 루프 코일 (모델: JTHT-11)

방향 인식 기능은 차가 다른 UHF 리더를 지나갈 때 이중 채널 루프 감지기가 신호를 다시 작동시키지 않도록 합니다.시스템에 입력 또는 출력 기록만 기록하는 것.

JUTAI LD-200/202 이중 채널 루프 탐지기는 표준 한 입구 및 한 출구 주차장에 적합한 두 개의 독립적인 단일 채널 루프 탐지기로도 작동 할 수 있습니다.이 구성은 각 기능에 대한 별도의 검출기를 사용하는 것과 관련된 하드웨어 비용을 줄임으로써 비용 절감 이점을 제공합니다..
