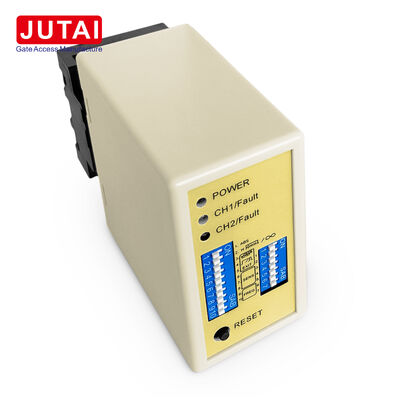

LD-200 2채널 주차 루프 검지기 (방향 인식, 존재 감지 및 펄스 릴레이 출력)

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	LD-200
문서	LD-200.202.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,Alipay
공급 능력	달 당 1000개 조각

제품 상세 정보

루프 입력	CH1 루프 + CH2 루프	방향 감지	지원됨
자동 재설정 시간	일반 모드에서 10분	전원공급장치	100-240VAC
주파수 범위	20-100KHZ	주파수 수준	높음 / 중간 높음 / 중간 낮음 / 낮음
감지 채널	2 채널	감지 범위	0.015% ~ 0.8%
독립적인 탐지	CH1 및 CH2 독립적 감지 지원	작업 모드	6가지 선택 가능한 모드
민감도 수준	채널당 8레벨	주파수 단계	4
강조하다	2 채널 루프 감지기 , 릴레이 출력 기능이 있는 주차 루프 검지기 , 방향 인식 기능이 있는 루프 검지기

메시지를 남겨주세요

제품 설명

LD-200 2채널 주차 루프 감지기 (방향 인식 기능 포함)

제품 개요

LD-200은 2개의 주차 루프 입력을 구성 가능한 릴레이 로직과 결합하여 차량 존재, 펄스 및 차량 방향 감지 애플리케이션에 사용됩니다. 이 감지기는 CH1과 CH2가 단일 장치로 모니터링되어야 하며 차선 순서에 따라 다른 출력 동작을 요구하는 차단기 게이트 및 주차 제어 캐비닛을 위해 설계되었습니다.

릴레이 구성은 이 제품의 핵심 강점입니다. 독립 모드에서는 두 채널 모두 별도의 차량 존재 감지기로 작동합니다. 펄스 모드에서는 차량이 루프에 진입하거나 나갈 때 해당 릴레이가 출력을 생성합니다. 방향 모드에서는 감지기가 CH1 및 CH2 활성화 순서를 사용하여 이동 방향을 결정하고 프로그래밍된 릴레이 응답을 생성합니다.

이는 LD-200이 다양한 차선 설계를 위해 다른 감지기를 선택하는 대신 여러 주차 기능을 처리하기 위해 하나의 듀얼 채널 감지기를 필요로 하는 설치자에게 이상적입니다.

주요 특징

CH1 및 CH2 유도 루프 입력

존재 릴레이 작동

펄스 릴레이 작동

차량 방향 인식

6가지 선택 가능한 작동 모드

채널당 8가지 감도 설정

20-100kHz 조절 가능한 주파수

영구 차량 존재 모드

약 10분 자동 재설정

루프 상태 및 오류 LED 표시

기술 사양

매개변수	사양
모델	LD-200
주요 용도	주차 차단기 듀얼 루프 감지
감지 영역 수	2
루프 입력	CH1 + CH2
전원	100-240VAC
CH1 릴레이	COM / NO
CH2 릴레이	COM / NO
방향 감지	구성 가능
존재 모드	구성 가능
펄스 모드	구성 가능
선택 가능한 모드	6
감도 레벨	채널당 8개
감도 범위	0.015%-0.8%
주파수	20-100kHz
주파수 단계	4
자동 재설정	일반 모드에서 약 10분
영구 존재	사용 가능
트레일러 모드	감도 증가 가능

일반적인 응용 분야

차단기 열림 요청
차량 존재 모니터링
통과 확인
진입/출구 방향 로직
2개 영역 감지
차량 흐름 신호 생성

루프 레이아웃 및 연결

방향 감지를 위해 두 개의 별도 루프가 차량 경로와 정렬되고 약 1미터 간격으로 배치됩니다. 루프 회전 수는 총 루프 둘레에 따라 선택됩니다. 설치자는 두 루프를 별도로 확인하고 적절한 감도를 선택하며, 근처 루프가 간섭을 일으킬 경우 다른 주파수 설정을 선택해야 합니다.

표시등 및 상태

전원 LED (빨간색): "전원 켜짐"을 나타내기 위해 켜짐
CH1 감지 LED:
- 계속 켜짐: 차량 감지
- 느리게 깜박임: 루프 단락 또는 트위스트 부족
- 빠르게 깜박임: 루프 개방 회로 또는 과도한 트위스트
CH2 감지 LED:
- 계속 켜짐: 차량 감지
- 느리게 깜박임: 루프 단락 또는 트위스트 부족
- 빠르게 깜박임: 루프 개방 회로 또는 과도한 트위스트
