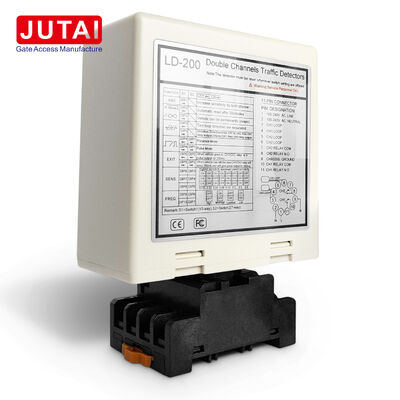

주차장 입출구 제어를 위한 듀얼 독립 채널 LD-200 차량 감지 루프

LD-200은 차량 방향 감지가 필요한 주차장 입출구용으로 특별히 설계되었습니다. 두 개의 독립적인 루프 채널은 차선에 순차적으로 배치될 수 있으며, 이를 통해 검지기는 CH1 및 CH2 활성화 순서를 비교하고 방향별 릴레이 응답을 생성할 수 있습니다.

CH1 우선 순서는 한 방향을 나타내고, CH2 우선 순서는 반대 방향을 나타냅니다. 이 방향 정보는 호환되는 주차 컨트롤러로 전달되어 입출구 로직, 차량 흐름 처리 또는 차단기 작동에 사용될 수 있습니다. 이 검지기는 필수적인 루프 및 릴레이 정보를 제공하여 주차 컨트롤러를 보완합니다.

방향 감지는 선택 사항입니다. 프로젝트에서 두 개의 별도 차량 감지 존이 필요한 경우 채널을 독립적으로 작동시킬 수 있습니다. 이 유연성을 통해 설치자는 하나의 채널을 접근 루프로 사용하고 두 번째 채널을 통과, 안전 또는 보조 감지 지점으로 사용할 수 있습니다.

6가지 선택 가능한 모드에는 전용 방향 동작, 별도 감지 작동 및 펄스 작동이 포함됩니다. 적절한 DIP 스위치 조합을 구성하여 출력 로직을 특정 입출구 순서 요구 사항에 맞출 수 있습니다.

각 채널은 약 20-100kHz 범위에서 8단계 감도(0.015% ~ 0.8%)와 4가지 주파수 설정을 제공합니다. 주파수 분리는 인접 차선의 루프가 서로 영향을 줄 만큼 가까울 때 도움이 됩니다. 이 검지기는 트레일러 감도 향상, 자동 재설정 및 영구 감지 작동도 지원합니다.

• 주차장 입구 방향 제어
• 주차장 출구 방향 제어
• 양방향 차량 차선
• 출입 통제 상업 시설
• 주거용 게이트 시스템
• 산업용 입출구 도로

방향 인식을 위해 차량 경로를 따라 두 개의 루프를 순차적으로 설치하십시오. 설명서에서는 CH1과 CH2 사이에 약 1m의 간격을 권장합니다. 적절한 루프 형상, 적절한 감도 및 주파수 선택은 안정적인 시퀀싱에 중요합니다.

• 전원 LED (빨간색): "전원 켜짐"을 나타내기 위해 켜짐
• CH1 감지 LED:
  • 상시 켜짐: 차량 감지
  • 느린 깜박임: 루프 단락 또는 트위스트 부족
  • 빠른 깜박임: 루프 개방 회로 또는 과도한 트위스트
• CH2 감지 LED:
  • 상시 켜짐: 차량 감지
  • 느린 깜박임: 루프 단락 또는 트위스트 부족
  • 빠른 깜박임: 루프 개방 회로 또는 과도한 트위스트

감도 및 주파수 조정은 7개 및 10개 핀 딥 스위치 설정을 통해 용이하게 이루어집니다:

• 딥 스위치 구성을 통해 8가지 감도 설정 가능
• 딥 스위치 6, 7, 8은 CH1 감도(0.8 ~ 0.015)를 제어합니다.
• 딥 스위치 3, 4, 5는 CH2 감도(0.8 ~ 0.015)를 제어합니다.

스위치 1 (S1) - 채널 1 루프 기능 선택:

• DIP 1 & DIP 2: 트레일러(양 채널)에 대한 특수 감도 증가
• D3, D4, D5 및 스위치 2 D1, D2: 특수 기능 (모드 1, 2, 3 방향 감지. 모드 4, 5, 6 일반 모드)
• D6 & D7 & D8 및 스위치 2 D3 & D4 & D5: CH1 및 CH2 감도 선택 (8단계)
• D9 & D10 및 스위치 2 D6, D7: 주파수 선택 (20K ~ 100KHz)

• 코일 절단 크기는 직사각형이어야 합니다: 길이 1.0 ~ 2.0 미터, 너비 0.8 ~ 1.2 미터
• 가능한 한 모서리에서 직각을 피하십시오
• 유도 코일에는 강자성선을 사용하고, 총 길이는 최대 500미터
• 설치 중 제품 플러그와 소켓을 수직 방향으로 유지하십시오

방향 인식 기능이 장착된 JUTAI LD200/202 듀얼 채널 차량 루프 검지기 시리즈는 다음과 통합될 때 단일 채널 입출구 시나리오에 이상적입니다:

• JUTAI 원 도어 컨트롤러 (모델: AC-11)
• JUTAI 게이트 배리어 (모델: BR-110)
• JUTAI 장거리 RFID 리더 (모델: PUHF-9)
• 고온 저항 루프 코일 (모델: JTHT-11)

입구 과정:

1. 차량이 커뮤니티/주차장으로 진입하여 두 개의 루프 코일을 동시에 누름
2. LD-200/202가 입구에서 UHF 리더를 트리거함
3. UHF 리더가 카드 ID를 읽고 Wiegand 출력을 통해 컨트롤러로 전송함
4. 컨트롤러가 ID 유효성을 확인하고 릴레이 신호를 출력하여 게이트 배리어를 열음
5. 차량이 진입하면 배리어 암이 자동으로 내려감
6. LD-100/102는 안전 및 충돌 방지 기능을 제공함

출구 과정:

1. 차량이 커뮤니티/주차장을 출구하여 내부 UHF 리더를 통과함
2. LD-200/LD-202가 UHF 리더를 트리거하여 카드를 읽고 ID를 컨트롤러로 전송함
3. 컨트롤러가 ID 유효성을 확인하고 릴레이 신호를 출력하여 게이트 배리어를 열음
4. 차량이 출구하면 배리어 암이 자동으로 내려감
5. LD-100/102는 안전 및 충돌 방지 기능을 제공함

방향 인식: 방향 인식 기능은 차량이 다른 UHF 리더를 통과할 때 듀얼 채널 루프 검지기가 신호를 다시 트리거하지 않도록 하여 시스템에서 입구 또는 출구 기록만 기록하도록 합니다.

JUTAI LD-200/202 듀얼 채널 루프 검지기는 두 개의 독립적인 단일 채널 루프 검지기로도 작동할 수 있으며, 표준 일방향 주차장에 적합합니다. 이 구성은 각 기능에 대해 별도의 검지기를 사용하는 데 드는 하드웨어 비용을 줄여 비용 절감 효과를 제공합니다.
