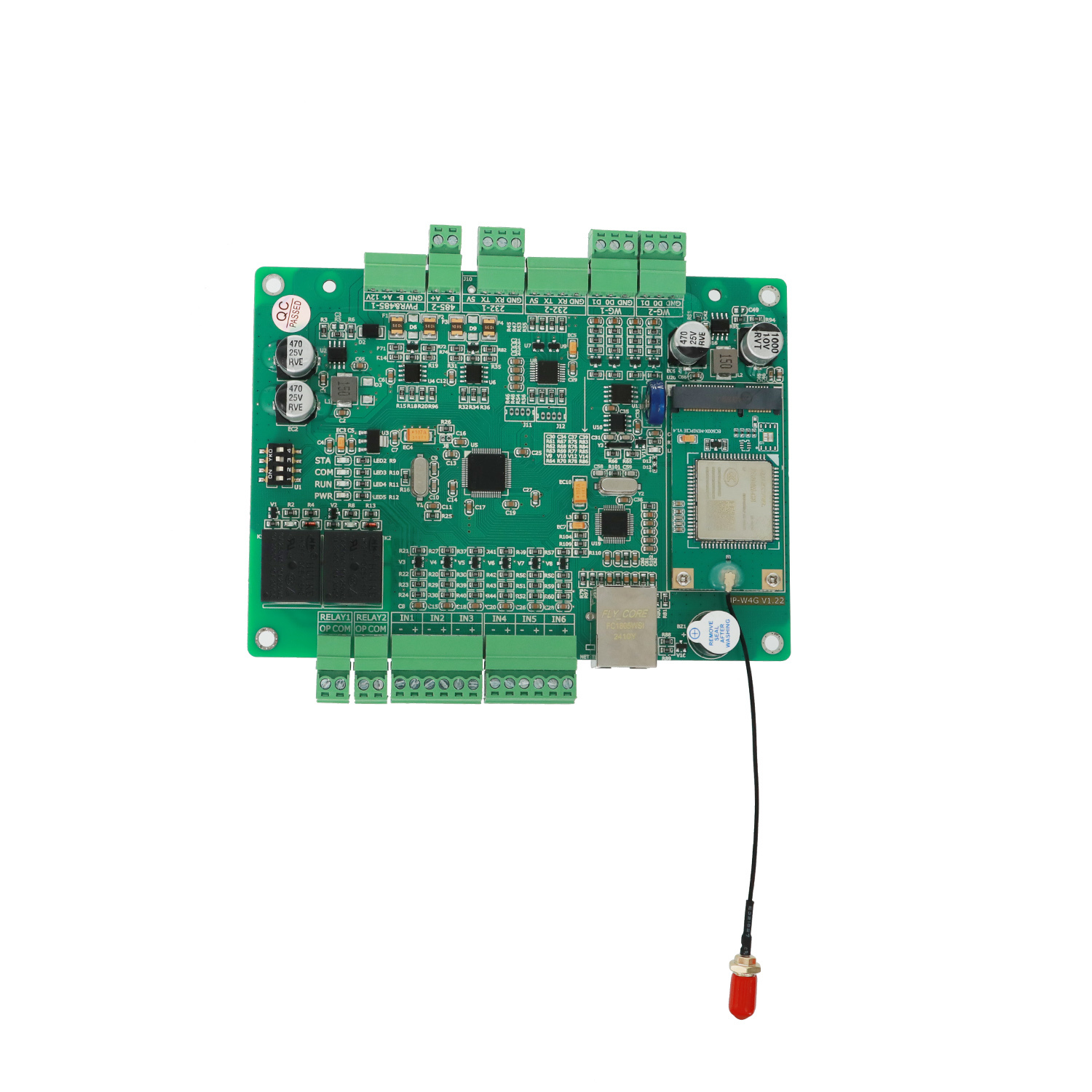

W4G 4G LTE & 이더넷 듀얼 네트워크 주차 컨트롤러 (자동 페일오버 포함)

Place of Origin	China
브랜드 이름	JUTAI
Model Number	W4G
문서	W4G.pdf
Minimum Order Quantity	1
가격	negotiable
Packaging Details	Carton
Delivery Time	7 working days
Payment Terms	L/C,D/A,D/P,T/T,Western Union
Supply Ability	1000/m

제품 상세 정보

코어 프로세서	실시간 임베디드 OS를 실행하는 ARM Cortex-M3 고속 프로세서	작동 전압	DC 12V(역접속 보호 포함)
작동 온도	-40°C ~ +85°C	네트워크 통신	듀얼 모드: 4G LTE(통합 모듈) 및 이더넷(10/100M 적응형)
네트워크 이중화 논리	자동 장애 조치: 이더넷 우선순위 -> 이더넷 장애 시 4G로 전환 -> 복구 시 이더넷으로 복귀	업링크/다운링크 속도	이더넷: 최대 300KB/s; 4G: 최대 100KB/s(네트워크에 따라 다름)
릴레이 출력	2채널, 절연 접점, 부하 용량: 250VAC/10A 또는 30VDC/10A	디지털 입력(IO)	6채널, 비절연, 허용 전압 범위: 0-5V
직렬 인터페이스	2 x RS232, 2 x RS485 (전송 속도: 4800-115200bps, 보호 포함)	Wiegand 인터페이스	2채널, Wiegand 26/34 적응형 지원
지원되는 카메라 프로토콜	이더넷을 통한 직접 사진 푸시(Zhixin, Zhenshi) RS485를 통한 번호판 데이터(Zhixin, Zhenshi, Qianyi)	온보드 기능	배터리 백업을 갖춘 RTC(Real-Time Clock), 대용량 오프라인 데이터 저장, ETC 리더 프로토콜, 프린터 제어 로직
개발 모드	클라우드 도킹(MQTT SDK를 통해 권장) 및 로컬 사용(로컬 하드웨어 컨트롤러로)	물리적 치수(LWH)	145mm * 105mm * 15mm
SIM 카드 유형	MicroSIM(1.8V/3.3V 적응형)	원격 관리	OTA(Over-The-Air) 펌웨어 및 파일 업데이트 지원
강조하다	W4G 주차 컨트롤러 , 듀얼 네트워크 주차 컨트롤러 , 이더넷 주차 컨트롤러

메시지를 남겨주세요

제품 설명

W4G 4G LTE & 이더넷 자동 실패 전환과 함께 듀얼 네트워크 주차 컨트롤러

JUTAI W4G 시리즈 컨트롤러는 스마트 주차 및 액세스 제어 시스템에 맞춘 산업용 지능형 핵심 장치입니다.4G LTE와 이더넷 듀얼 네트워크 리던스를 통합하여 물리적 라인에 의존하는 전통적인 시스템을 해결합니다., 자동 오류 전환 및 원활한 연결을 실현합니다. 고속 ARM Cortex-M3 프로세서, 풍부한 인터페이스 및 오프라인 운영 기능을 갖추고,클라우드 플랫폼 간의 통신을 위한 신뢰할 수 있는 "중앙 허브" 역할을 합니다., 현장 장치 (카메라, 장벽, 탐지 장치) 및 주변 장비는 주차장, 게이트 커뮤니티 및 산업 접근 시나리오의 24/7 안정적인 운영을 보장합니다.

주요 기술 매개 변수

카테고리	주요 매개 변수	사양
에너지 및 환경	작동 전압	DC12V (귀향 연결 보호)
	작동 전류	2A MAX (4G 데이터 전송 중 순간 전류)
	작동 온도	-40°C ~ +85°C (비례 습도 <80%, 얼음 없이)
	크기 (L × W × H)	145mm × 105mm × 15mm
	장착 구멍 간격	135mm × 95mm
이중 네트워크 통신	주요 네트워크	4G LTE (중장 모듈, MicroSIM 카드를 지원, 1.8/3.3V 전압 적응)
	백업/선택된 네트워크	이더넷 (10/100M 적응, 고립, 자동 극위 역을 지원하지 않습니다)
	데이터 비율	이더넷: 최대 300KByte/S; 4G: 최대 100KByte/S (네트워크 조건에 따라)
	네트워크 논리	자동 스위치 및 재발: 이더넷의 우선 사용, 장애의 경우 4G로 자동 전환, 복구 후 되돌려
	지원된 프로토콜	MQTT (클라우드 도킹), TCP/IP, ETC 리더 프로토콜, 프린터 제어 프로토콜
제어 및 인터페이스	릴레이 출력	2개의 채널 (일립된 정상적으로 개방된 접촉), 부하 용량: 250VAC 10A / 30VDC 10A
	IO 입력	6개의 채널 (불분리, 허용 전압 범위 0-5V)
	일련 인터페이스	2x RS232, 2x RS485 (보드 속도 4800-115200bps, ESD 및 펄스 보호)
	액세스 제어 인터페이스	2x 위건 인터페이스 (위건 26/34 적응)
통합 및 저장	호환되는 카메라	이더넷: 지킨, 젠시 (사진 푸시); RS485: 지킨, 젠시, 큐아니 (허락판 데이터)
	탑재 기능	RTC (전력 장애 백업과 함께 실시간 시계), 대용량 오프라인 데이터 저장, LCD 드라이버
	개발 방식	클라우드 도킹 (보증, MQTT + SDK); 로컬 사용 (PC 소프트웨어 제어)
원격 관리	업그레이드 지원	네트워크를 통해 펌웨어 및 파일 업데이트

주요 기능적 장점

1듀얼 네트워크 부하 & 자동 실패 전환

네트워크 다운타임이 없습니다.자동으로 이더넷과 4G 네트워크 사이를 전환합니다. 물리적 라인이 손상되거나 이더넷이 고장 났을 경우 지속적인 시스템 운영을 보장하기 위해 즉시 4G로 전환합니다.
비용 최적화:네트워크가 복원되면 이더넷으로 돌아갑니다. 4G 데이터 소비를 최소화하고 운영 비용을 절감합니다.
안정적인 신호 보증:4G 모듈은 이동 전화 네트워크 커버리지를 지원하며 이동 신호가 사용할 수 있는 한 정상적인 작동을 보장합니다.

2. 포괄적인 장치 통합 허브

카메라 통합:이더넷 (사진 푸시를 수신) 또는 RS485 (등급판 데이터를 획득) 를 통해 주류 LPR 카메라에 직접 연결하여 추가 변환기의 필요성을 제거합니다.
주변 제어 장치:리레를 통해 장벽, 조명 및 프린터를 제어합니다. IO 입력을 통해 루프 탐지기에서 차량의 존재를 읽습니다. Wiegand 인터페이스를 통해 카드 리더를 연결합니다.
확장 호환성:ETC 리더 분석 프로토콜과 LCD 디스플레이 제어 기능을 지원하며 다양한 주차장 기능 요구 사항에 적응합니다.

3오프라인 운영 및 데이터 무결성

독립적인 업무 능력:RTC와 대용량 메모리가 내장되어 있으며, 네트워크 연결 없이도 미리 저장된 화이트리스트와 구성으로 정상적인 작동을 가능하게 합니다.
오프라인 데이터 저장:번호판 인식 기록, 액세스 로그 및 이미지를 로컬로 저장합니다. 최대 64개의 작은 크기의 이미지 저장 용량까지 저장합니다.
자동 동기화:네트워크 복구 후 즉시 모든 오프라인 데이터와 이미지를 클라우드로 업로드하여 완전한 감사 추적과 데이터 손실을 보장합니다.

4표준화된 클라우드 통합 (MQTT)

간단한 도킹:통신을 위해 JSON-over-MQTT 프로토콜을 사용하며 제공된 SDK와 사용자 지정 또는 타사 플랫폼 통합을 지원합니다.
전체 이벤트 커버리:장치 심장 박동, 번호판 인식, QR 코드 스캔 및 IO 상태 변경을 보고합니다. 장벽 제어, 디스플레이 메시징 및 화이트리스트 업데이트를위한 원격 명령을 지원합니다.
안전하고 신뢰할 수 있습니다.QoS 1 통신 품질은 안정적인 데이터 전송을 위해 GBK 인코딩으로 메시지 전달을 보장합니다.

5산업용 품질의 신뢰성 및 간편한 유지보수

혹독한 환경 적응:-40 °C ~ + 85 °C 극한 온도에서 안정적으로 작동하며, ESD 및 인터페이스의 펄스 보호.
낮은 유지보수 비용:장치 상태 (신호 강도, 온도, 데이터 사용) 의 원격 모니터링과 펌웨어 업데이트는 현장 방문을 줄입니다.
견고한 하드웨어 설계:역 연결 보호, 과전류 보호, 내구성 있는 부품은 24/7 연속 작동을 보장합니다.

적용 시나리오

스마트 주차장 및 차고:입구/출구 역의 핵심 컨트롤러로 기능하며, LPR 카메라, 장벽 제어 및 결제 시스템 연결을 통합합니다. 오프라인 운영은 네트워크 중단 중 중단되지 않은 서비스를 보장합니다.
게이트 커뮤니티 및 주거 단지:거주자 화이트리스트, 방문자 임시 액세스 및 배달 차량 출입 / 출입을 관리합니다. 이중 네트워크 과잉은 액세스 제어 오류가 없도록합니다.
상업용 및 소매용 주차장:유료 주차, 월간 패스 관리 및 QR 코드 결제 스테이션과의 통합을 촉진합니다. 신뢰할 수있는 운영은 피크 시간 동안 고객 경험을 향상시킵니다.
산업 및 물류 공원:트럭과 허가된 인력 접근을 제어하고 출입 / 출입 시간을 기록하고 창고 관리 시스템과 통합합니다. 가혹한 산업 환경에 저항합니다.
통행료역 및 고속도로 접근:ETC 프로토콜 통합을 지원합니다. 통행료 징수 시나리오에서 중요한 통신을 위해 듀얼 네트워크 보증을 제공합니다.

왜 W4G 듀얼 네트워크 주차 컨트롤러를 선택합니까?

단 하나의 실패점을 제거합니다.이더넷과 4G 사이의 자동 오류 전환은 시스템 가동 시간을 100% 보장하고 수익과 보안을 보호합니다.
시스템 아키텍처를 단순화합니다.여러 통신 인터페이스와 제어 논리를 통합하여 별도의 네트워크 스위치, 4G 라우터 및 PC 기반 소프트웨어를 대체합니다.
미래 안전성 및 확장성:오픈 MQTT 프로토콜과 표준 인터페이스는 여러 사이트에서 확장되는 IoT 플랫폼에 대한 통합을 지원합니다.
비용 효율적인 운영:오프라인 데이터 스토리지는 실시간 네트워크 의존도를 줄이고 자동 네트워크 전환은 데이터 비용을 최적화합니다.
증명된 호환성:주류 LPR 카메라, ETC 리더 및 주변 장치와 함께 작동하여 시스템 통합자에 대한 통합 위험을 줄입니다.
