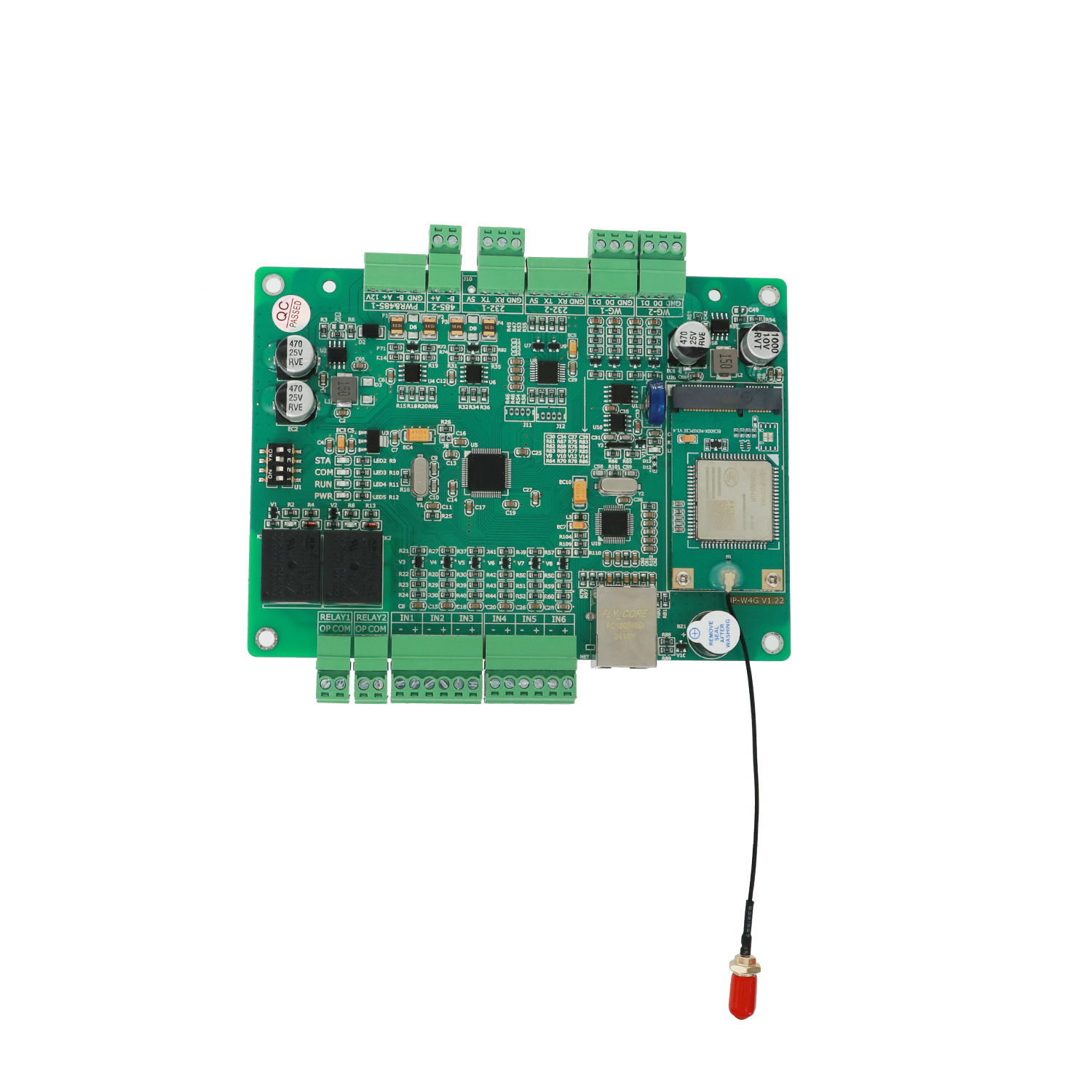

LPR 시스템 및 차단기 제어를 위한 다기능 4G 주차장 컨트롤러

Place of Origin	China
브랜드 이름	JUTAI
Model Number	W4G
문서	W4G.pdf
Minimum Order Quantity	1
가격	negotiable
Packaging Details	Carton
Delivery Time	7 working days
Payment Terms	L/C,D/A,D/P,T/T,Western Union
Supply Ability	1000/m

제품 상세 정보

코어 프로세서	실시간 임베디드 OS를 실행하는 ARM Cortex-M3 고속 프로세서	작동 전압	DC 12V(역접속 보호 포함)
작동 온도	-40°C ~ +85°C	네트워크 통신	듀얼 모드: 4G LTE(통합 모듈) 및 이더넷(10/100M 적응형)
네트워크 이중화 논리	자동 장애 조치: 이더넷 우선순위 -> 이더넷 장애 시 4G로 전환 -> 복구 시 이더넷으로 복귀	업링크/다운링크 속도	이더넷: 최대 300KB/s; 4G: 최대 100KB/s(네트워크에 따라 다름)
릴레이 출력	2채널, 절연 접점, 부하 용량: 250VAC/10A 또는 30VDC/10A	디지털 입력(IO)	6채널, 비절연, 허용 전압 범위: 0-5V
직렬 인터페이스	2 x RS232, 2 x RS485 (전송 속도: 4800-115200bps, 보호 포함)	Wiegand 인터페이스	2채널, Wiegand 26/34 적응형 지원
지원되는 카메라 프로토콜	이더넷을 통한 직접 사진 푸시(Zhixin, Zhenshi) RS485를 통한 번호판 데이터(Zhixin, Zhenshi, Qianyi)	온보드 기능	배터리 백업을 갖춘 RTC(Real-Time Clock), 대용량 오프라인 데이터 저장, ETC 리더 프로토콜, 프린터 제어 로직
개발 모드	클라우드 도킹(MQTT SDK를 통해 권장) 및 로컬 사용(로컬 하드웨어 컨트롤러로)	물리적 치수(LWH)	145mm * 105mm * 15mm
SIM 카드 유형	MicroSIM(1.8V/3.3V 적응형)	원격 관리	OTA(Over-The-Air) 펌웨어 및 파일 업데이트 지원
강조하다	4G 주차장 컨트롤러 , LPR 주차장 컨트롤러 , 다기능 주차장 컨트롤러

메시지를 남겨주세요

제품 설명

다기능 4G 주차장 컨트롤러 (LPR 시스템 및 차단기 제어용)

JUTAI W4G 4G 주차장 컨트롤러는 번호판 인식(LPR) 주차 시스템을 위해 설계된 산업용 지능형 코어입니다. 4G/이더넷 이중 네트워크 이중화, LPR 데이터 통합, 차단기 제어, 오프라인 작동 및 다중 주변 장치 연동 기능을 통합하여 물리적 회선에 의존하는 기존 주차 시스템의 문제를 해결합니다. 고속 ARM Cortex-M3 프로세서와 풍부한 표준 인터페이스를 갖추고 있어 LPR 카메라, 차단기, 루프 감지기 및 클라우드 플랫폼과 원활하게 연결되어 주차장, 커뮤니티 및 상업용 출입 시나리오에서 24시간 안정적인 작동을 보장합니다.

핵심 기술 매개변수

범주	주요 매개변수	사양
전원 및 환경	작동 전압	DC12V (역극성 보호 기능 포함)
	작동 전류	최대 2A (4G 데이터 전송 중 순간 전류)
	작동 온도	-40°C ~ +85°C (상대 습도 <80%, 결빙 없음)
	크기 (가로 × 세로 × 높이)	145mm × 105mm × 15mm
	장착 구멍 간격	135mm × 95mm
이중 네트워크 통신	4G 모듈	내장형, MicroSIM 카드 지원 (1.8/3.3V 적응형), 최대 데이터 속도 100KByte/S
	이더넷 인터페이스	10/100M 적응형, 절연형, 최대 데이터 속도 300KByte/S
	네트워크 로직	자동 전환: 이더넷 우선, 실패 시 4G로 장애 조치, 복구 후 복귀
LPR 및 주변 장치 통합	호환 카메라	즈신, 젠시 (이더넷 사진 푸시); 즈신, 젠시, 치엔이 (RS485 데이터)
	제어 인터페이스	2x RS232, 2x RS485 (4800-115200bps, ESD 보호 기능 포함)
	출입 통제 인터페이스	2x Wiegand (26/34 비트 적응형)
	IO 입력/출력	6x IO 입력 (0-5V); 2x 릴레이 출력 (250VAC 10A / 30VDC 10A)
핵심 기능	오프라인 저장	화이트리스트, 출입 기록 및 최대 64개의 이미지 (각각 ≤64KB) 저장
	지원 프로토콜	MQTT (클라우드 연동), ETC 리더 프로토콜, 프린터 제어 프로토콜
	개발 모드	클라우드 연동 (SDK + MQTT); 로컬 사용 (PC 소프트웨어 제어)

주요 기능적 장점

1. 이중 네트워크 이중화 및 중단 없는 작동

회선 의존성 없음: 4G + 이더넷 이중 네트워크 설계로 물리적 회선 손상 또는 이더넷 실패 시 자동으로 4G로 전환
비용 최적화: 네트워크 복구 후 이더넷으로 복귀하여 4G 데이터 소비 및 운영 비용 최소화
안정적인 신호 커버리지: 이동통신망 사용으로 이동 신호가 있는 한 정상 작동 보장

2. 원활한 LPR 시스템 통합

직접 카메라 통합: 즈신/젠시 카메라의 이더넷 사진 푸시 및 3가지 주요 브랜드의 RS485 번호판 데이터 지원
빠른 데이터 전송: 이더넷은 약 0.5초, 4G는 약 1.5초에 100KB 사진 업로드, 실시간 LPR 처리 보장
가짜 번호판 감지: 지원되는 카메라와 협력하여 가짜/반환/체류 차량을 식별하여 주차 보안 강화

3. 오프라인 작동 및 데이터 무결성

독립적인 작업 능력: 내장 RTC (정전 백업) 및 대용량 메모리로 사전 저장된 화이트리스트로 오프라인 작동
오프라인 출입 통제: 유효한 화이트리스트 차량은 자동으로 통과시키고, 임시/만료된 차량은 거부하며, 모든 기록 저장
자동 동기화: 재연결 후 즉시 오프라인 기록, 이미지 및 출입 기록을 클라우드로 업로드, 데이터 손실 없음

4. 포괄적인 차단기 및 주변 장치 제어

차단기 관리: 2개의 고부하 릴레이로 차단기 개폐/개방 유지 제어, LED 지연 제어 (1-30초)
주변 장치 연동: IO 입력을 통해 루프 감지기 신호 읽어 차량 존재 감지; Wiegand를 통해 카드 리더 연결하여 이중 출입 통제
확장 기능: 티켓 프린터, ETC 리더 및 LCD 디스플레이 지원, 다양한 주차장 구성에 적응

5. 클라우드 통합 및 지능형 관리

MQTT 프로토콜 연동: 표준 JSON 형식으로 클라우드에서 차단기, 디스플레이 콘텐츠, 음성 방송 및 화이트리스트 업데이트 제어 지원
실시간 모니터링: 주기적인 하트비트 보고 (기본 1분)에 신호 강도, 온도, 데이터 사용량 및 네트워크 유형 포함
화이트리스트 관리: 화이트리스트 추가/수정/삭제 지원 (최대 16000개 항목), 플래시 수명 연장을 위한 일괄 작업

응용 시나리오

스마트 주차장: 입출구 스테이션의 핵심 컨트롤러로 LPR 인식, 차단기 제어 및 결제 시스템 연동. 네트워크 장애 시에도 중단 없는 서비스 보장을 위한 오프라인 작동
주거 단지: 거주자 화이트리스트 및 방문객 임시 출입 관리, 커뮤니티 출입 통제 시스템과 연동하여 안전한 차량 출입 보장
상업 및 소매 주차장: 유료 주차, 월별 패스 관리 및 QR 코드 결제 통합 촉진. 이중 네트워크 이중화로 피크 시간대 신뢰성 보장
산업 단지 및 물류 센터: 트럭 및 승인된 인원의 출입 제어, 입출고 시간 기록, 창고 관리 시스템과 통합
고속도로 요금소: ETC 프로토콜 통합 지원, 이중 네트워크 안정성으로 요금 징수 시나리오의 중요 통신 보장

W4G 4G 주차장 컨트롤러를 선택해야 하는 이유?

LPR 특화 최적화: 주요 LPR 카메라와의 원활한 통합으로 시스템 통합업체의 통합 복잡성 감소
제로 다운타임 보장: 이중 네트워크 자동 장애 조치로 회선 의존적 중단 제거, 주차장 수익 및 보안 보호
강력한 오프라인 기능: 데이터 저장 기능을 갖춘 독립적인 작동으로 네트워크 연결 없이도 정상적인 출입 통제 보장
산업 등급 내구성: 극한 온도 저항 (-40°C ~ +85°C) 및 인터페이스 보호 기능으로 열악한 실외 환경에 적합
확장 가능 및 미래 지향적: 개방형 MQTT 프로토콜 및 풍부한 인터페이스로 클라우드 플랫폼 통합 및 기능 확장 지원
